Aug 06, 2026
A hydraulisk pladevalsemaskine danner flad metalplade til en buet eller cylindrisk form ved at føre pladen mellem roterende ruller, mens hydrauliske cylindre påfører et stabilt, justerbart tryk for at bøje materialet en lille smule ved hver gang. Den øverste rulle (eller siderullerne, afhængigt af designet) skubbes ned eller indad af hydraulisk kraft i stedet for af toghjul eller skruer, så operatøren kan finjustere bøjningskraften i realtid og holde dette tryk konsekvent i hele pladens længde.
Dette er arbejdsprincippet bag næsten enhver maskine, der markedsføres i dag som en Stålpladevalsemaskine , Hydraulisk pladebukkemaskine , eller 4 rulleplade rullemaskine , uanset om den står i en lille metalfabrikation eller kører som en Heavy Duty pladerullemaskine på et skibsværfts produktionslinje. Afsnittene nedenfor nedbryder processen trin for trin, sammenligner de almindelige rullekonfigurationer og forklarer, hvordan materialetype, pladetykkelse og rullearrangement påvirker det endelige resultat.
| Feature | 3 rulleplade rullemaskine | 4 rulleplade rullemaskine |
|---|---|---|
| Forbøjningstrin | Har ofte brug for et separat pas eller armatur | Indbygget i den rullende cyklus |
| Pladevending påkrævet | Nogle gange på asymmetriske designs | Sjældent nødvendigt |
| Typisk brugssag | Generel værkstedsfremstilling | Præcision og gentagne produktionskørsler |
Hver pladevalsemaskine , uanset hvor mange ruller den bruger, er afhængig af den samme underliggende idé: Tre eller flere kontaktpunkter skubber pladen ud af en lige linje, og tvinger metallet forbi dets vigegrænse på en kontrolleret måde, så det får en permanent kurve i stedet for at springe fladt tilbage. På en hydraulisk maskine kommer kraften bag dette tryk fra oliedrevne cylindre snarere end en mekanisk skrue, hvorfor hydrauliske design generelt er nemmere at finjustere midt i cyklussen.
Forestil dig, at pladen hviler på to nederste støtteruller, mens en toprulle presser ned mellem dem. Efterhånden som pladen køres frem og tilbage, falder den øverste rulle gradvist ned i små trin, hvilket strammer krumningen ved hver passage. Den hydrauliske cylinder, der holder den øverste rulle, holder den nedadgående kraft stabil, selv når plademodstanden ændrer sig nær kanterne, hvilket er en af grundene til, at hydrauliske systemer har tendens til at producere en mere jævn kurve over pladebredden end en rent mekanisk opsætning.
Tilføjelse af en fjerde rulle eller forskydning af siderullerne vandret i stedet for kun at flytte den øverste rulle lodret, ændrer, hvordan pladekanterne håndteres. Dette er den væsentligste tekniske forskel mellem de rullekonfigurationer, der er beskrevet i de næste afsnit, og det påvirker direkte, hvor meget fladt, udrullet materiale, der er tilbage ved pladens ender efter formning.
En typisk CNC hydraulisk pladevalsemaskine er bygget af et ret lille sæt dele, der arbejder sammen. At forstå, hvad hver del gør, gør det meget lettere at læse et maskinspecifikationsark eller fejlfinde et rullende problem på værkstedet.
Forenklet strukturelt layout af en 4 rulle hydraulisk pladevalsemaskine, vist i isometrisk stil for overskuelighed
Når først en plade er læsset, bevæger en hydraulisk pladevalsemaskine sig gennem en nogenlunde ensartet sekvens, uanset om det er en kompakt værkstedsenhed eller en stor kraftig pladevalsemaskine håndtering af konstruktionsstål.
På en manuel maskine bedømmer operatøren hver passage efter øjet og ved at måle mellemrummet; på en CNC hydraulisk pladevalsemaskine , rullepositionerne og trykmålene er programmeret på forhånd, så gentagende dele kommer ud med mindre variation fra stykke til stykke.
De fleste købere undersøger en Hydraulisk plade rullemaskine ender med at sammenligne layouts med tre ruller og fire ruller, da begge er bredt tilgængelige og hver passer til et forskelligt produktionsmønster.
| Konfiguration | Hvordan det bøjer pladen | Bedst egnet til |
|---|---|---|
| 2 Rulle | Pladen er forbøjet på en presse og derefter viklet rundt om en drevet rulle | Tyndt ark, let fabrikation |
| 3 rulle, asymmetrisk | Toprulle bevæger sig ned mellem to faste nederste ruller | Generelt værksted og reparationsarbejde |
| 3 rulle, dobbelt klemme | Begge nederste ruller bevæger sig for at klemme og forbøje pladen | Fremstilling af mellemvolumen stål |
| 4 Rulle | Top- og bundruller justeres lodret, sideruller bevæger sig vandret | Præcisionscylindre, gentagen produktion, tunge pladevalsemaskiner |
Illustrativ præ-bukning bekvemmelighedsscore efter rullekonfiguration, skala fra 1 til 10, højere betyder mindre separat præ-bukningsarbejde påkrævet
A Stålpladevalsemaskine er ikke begrænset til en enkelt metaltype. Den vigtigste variabel, der ændrer sig fra det ene materiale til det næste, er, hvor meget modstand pladen giver, når den bøjes, hvilket igen påvirker, hvor mange gennemløb, der er nødvendige, og hvor meget hydraulisk kraft maskinen skal tåle.
Illustrativ relativ dannelsesmodstand efter materialetype, baseret på typisk rullebøjningsadfærd, ikke en fast måling
En tykkere plade har brug for en større rullediameter og flere passager for at nå samme krumning som tyndere materiale, fordi den ydre fiber på en tyk plade skal strække sig længere for at følge bøjningen. Dette er grunden til, at en maskine er vurderet til en bestemt pladevalsemaskine capacity angiver både en maksimal tykkelse og en matchende minimumsvalsediameter, og hvorfor skubbe en plade nær den øvre tykkelsesgrænse normalt betyder at nedsætte fremføringshastigheden og tage lettere og hyppigere passager.
Typisk forhold mellem kulstofstålpladetykkelse og rullende gennemløb, der er nødvendige for at nå en standardcylinder, kun generel vejledning
Hvis det meste af dit arbejde sidder tæt på den øverste ende af en maskine, der er klassificeret til rullemaskine med maksimal pladetykkelse, skal du forvente længere cyklustider, da de sidste par millimeters kapacitet altid kræver flere passager end midten af området. Købere, der regelmæssigt ruller tyk strukturel plade, har en tendens til at dimensionere op til den næste rammevurdering i stedet for at køre en mindre maskine ved dens absolutte grænse.
Valget mellem en hydraulisk pladerulle vs mekanisk design kommer ned til, hvordan bøjningskraften genereres og kontrolleres. Mekaniske maskiner flytter den øverste rulle med en motordrevet skrue eller gearsæt, som er ligetil, men justeres i faste trin. Hydrauliske maskiner bruger olietryk, som tillader kontinuerlig finjustering og lader systemet holde en indstillet kraft, selvom plademodstanden varierer en smule over bredden.
Illustrativ sammenligning, mørkere blåt område repræsenterer hydrauliske maskiner, lysere blåt område repræsenterer mekaniske maskiner, begge på en generel 5-punkts skala
Hydrauliske maskiner tilbyder generelt en fordel i præcisionskontrol og kraftkonsistens, hvorfor de dominerer CNC plade rullemaskine producent segment rettet mod gentagen produktion. Mekaniske maskiner kan stadig være en rimelig pasform til lettere, enklere job, hvor fintrykjustering betyder mindre. Ingen af designerne er universelt korrekte, det rigtige valg afhænger af pladetykkelsesområde, batchstørrelse og hvor meget automatisering arbejdsgangen har brug for.
Fordi pladevalsning forvandler fladt materiel til buede strukturelle former, dukker udstyret op overalt, hvor et værksted har brug for cylindre, kegler eller buede sektioner i stedet for flade paneler.
| Industri | Typiske rullede dele |
|---|---|
| Skibsbygning | Skrogsektioner, buet beklædning |
| Trykbeholdere og tanke | Cylindriske skaller, lagertankringe |
| Vind- og brugstårne | Tårnsektioner med stor diameter |
| Byggeri og arkitektur | Buede facadeplader, buede understøtninger |
| Generel stålfremstilling | Rørsektioner, kanalføring, tilpassede beslag |
I alle ovenstående tilfælde sidder pladevalsemaskinen tidligt i produktionslinjen, da den valsede form normalt skal færdiggøres, før svejsning, belægning eller montering kan fortsætte.
En nyttig vejledning til valg af pladevalsemaskine starter fra de dele, du faktisk skal producere, ikke fra maskinspecifikationsarket. Gennemfør nedenstående faktorer i rækkefølge.
| Faktor | Hvad skal man tjekke |
|---|---|
| Maksimal pladetykkelse | Match til dit tykkeste almindelige job, ikke kun gennemsnittet |
| Pladebredde eller rullelængde | Bør dække din bredeste plade med en vis arbejdsmargin |
| Rullekonfiguration | 3 ruller til almindeligt arbejde, 4 ruller for mindre forbøjning og snævrere tolerance |
| Materiale blanding | Rustfrit og legeret stål kræver mere tilgængelig kraft end blødt stål |
| Kontrolsystem | Manual til lav volumen, CNC til gentagne kørsler og strammere konsistens |
| Batchstørrelse og repeterbarhed | Større volumen favoriserer CNC hydraulisk pladevalsemaskinekontrol |
Når først disse faktorer er kortlagt mod din produktionsplan, bliver det meget nemmere at sammenligne en kompakt Hydraulisk plade rullemaskine mod en større Heavy Duty pladerullemaskine på lige vilkår, da begge bliver bedømt ud fra den samme reelle arbejdsbyrde i stedet for en generisk brochurespecifikation.
Rutinemæssig opmærksomhed på disse punkter holder en hydraulisk pladevalsemaskine kørende inden for dens nominelle tolerance og reducerer uplanlagt nedetid i travle produktionsperioder.
Tilføjelse af CNC-styring til en hydraulisk pladevalsemaskine ændrer ikke det underliggende bøjningsprincip, det ændrer, hvor gentageligt princippet bliver fra den ene del til den næste. En programmeret cyklus anvender den samme rulleposition og tryksekvens hver gang, hvilket betyder mest på job med stramme batch-til-batch-tolerancekrav, såsom trykbeholderskaller eller tårnsektioner, der skal placeres rent ved svejsesømmen.
Nantong Pacific CNC Machine Tool Co., Ltd, baseret i Haian Economic and Technology Development Zone, arbejder på tværs af klipnings-, buknings-, valsnings- og hydraulisk presseudstyr for kunder inden for skibsbygning, byggeri, fremstilling af rustfrit stål og relaterede industrier. Som en hydraulisk pladevalsemaskine manufacturer and hydraulisk pladevalsemaskine supplier betjener både indenlandske og eksportmarkeder, virksomheden designer og producerer standard serie maskiner samt ikke-standard udstyr bygget op omkring en specifik produktionslinje. Købere sammenligner en CNC plade rullemaskine producent for en ny eller ekspanderende fremstillingsbutik er du velkommen til at dele deres pladetykkelsesområde, bredde og typiske batchstørrelse, så konfigurationen kan matches til den faktiske arbejdsbyrde i stedet for en generisk katalogmodel.
Det er en metalformningsmaskine, der bøjer flad plade til buede eller cylindriske former ved hjælp af ruller placeret og presset af hydrauliske cylindre, hvilket giver operatøren justerbar, stabil kontrol over bøjningskraften.
Pladen passerer frem og tilbage mellem roterende ruller, mens top- eller siderullerne gradvist påfører mere tryk for hver gang, hvorved krumningen strammes trin for trin, indtil målformen er nået.
Fælles materialer omfatter kulstofstål, rustfrit stål, aluminium og legeret stål, hvor hvert materiale kræver en forskellig balance mellem hydraulisk kraft og antal passager.
Omkostningerne afhænger af faktorer såsom rullekonfiguration, maksimal pladetykkelse, rullelængde og niveauet af CNC-automatisering, så de fleste købere anmoder om et skræddersyet tilbud baseret på deres egen pladestørrelse og produktionsvolumen.
Kapaciteten varierer afhængigt af maskinens rammestørrelse, med lettere modeller, der er egnet til tyndere plader og kraftige pladerullemaskiner, bygget til tykkere strukturplader, så maksimal tykkelse og rullelængde bør altid kontrolleres i forhold til dit eget materialesortiment.
Start fra din tykkeste og bredeste almindelige plade, og match derefter rullekonfiguration, tilgængelig hydraulisk kraft og kontroltype til din typiske batchstørrelse, som beskrevet i afsnittet med valgvejledningen ovenfor.
En 3-vals maskine har normalt brug for et separat forbukningstrin til pladekanten, mens en 4-vals maskine indbygger forbukning i den normale cyklus ved hjælp af sine vandret justerbare sideruller, hvilket reducerer vending og ekstra håndtering.
Hydrauliske maskiner tilbyder generelt finere, mere ensartet trykstyring, som passer til præcision og gentaget produktionsarbejde, mens mekaniske maskiner stadig kan være en brugbar mulighed for enklere job med mindre volumen.

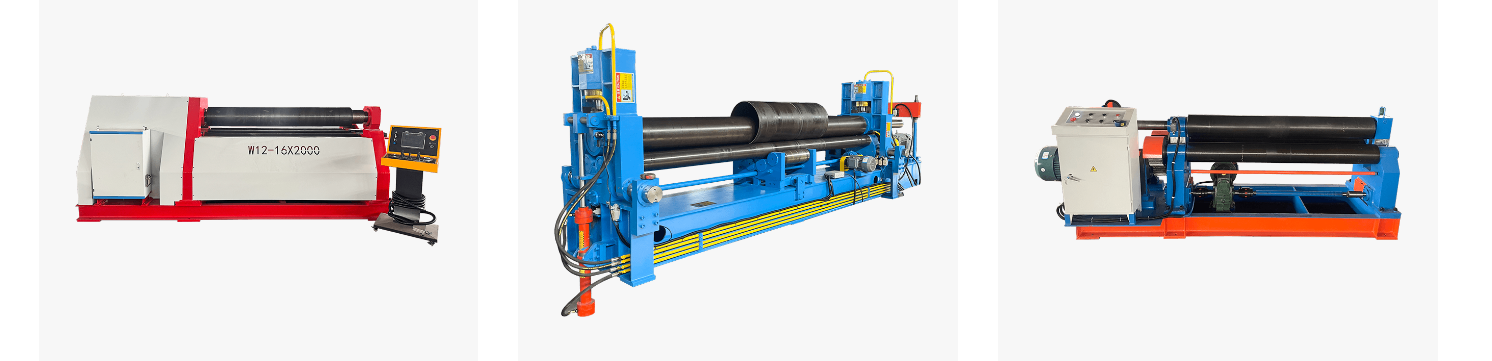

Relaterede produkter
