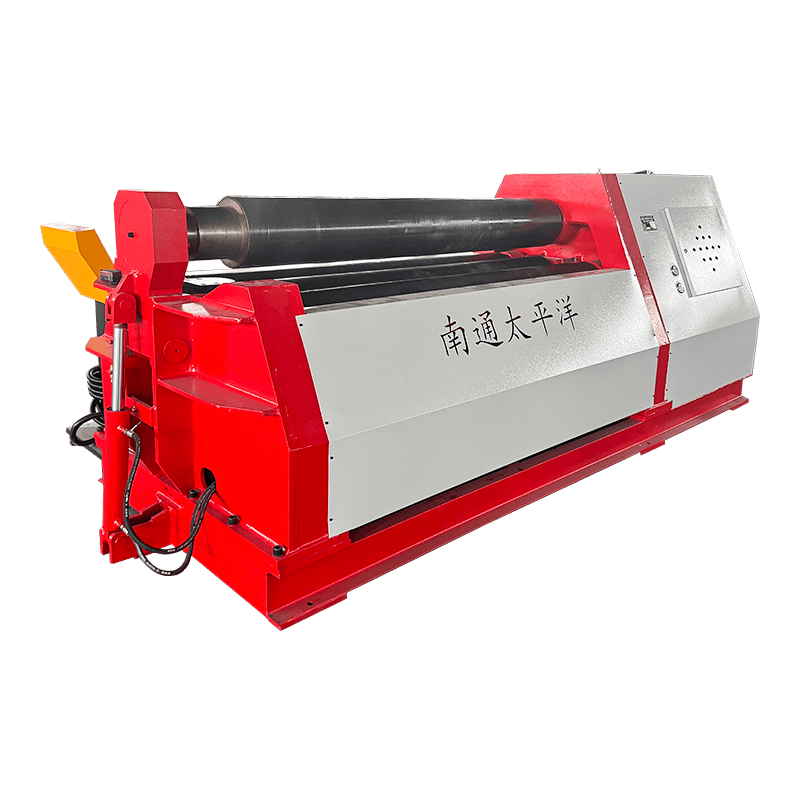

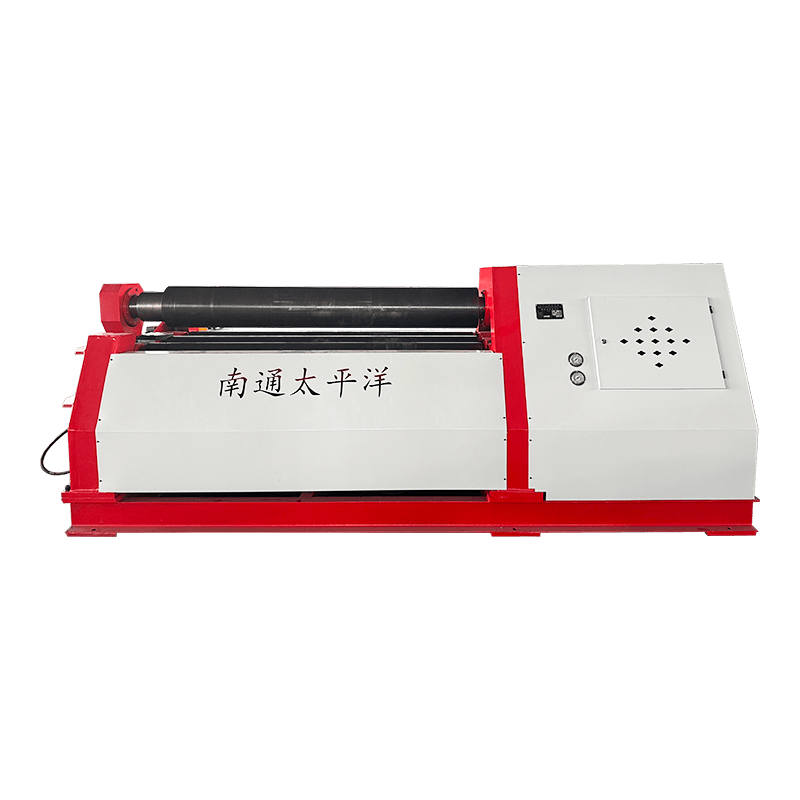

W12 serie 4-ruller rullemaskine

W12-seriens 4-rullede pladevalsemaskine er en højeffektiv hydraulisk pladebøjningsløsning designet til åbning og valsning af metalplader til cylindriske, koniske eller buede emner. Udbredt i trykbeholdere, kedler, rørledninger og strukturelle stålindustrier, integrere denne maskine forbøjning og formning i én operation, hvilket eliminerer behov for yderligere udstyr.

Struktur og arbejdsprincip
Maskinen anvender og fire-rulle konfiguration:
Toprullen er den primære drivrulle, med dens lodrette bevægelse styret af en hydraulisk motor for stabil og kraftfuld drift.
Den nederste valse påfører pladen klemkraft gennem en hydraulisk cylinder, hvilket sikrer fast holding under formningsprocessen.
De to sideruller, placeret symmetrisk på begge sider af bundrullen, bevæger sig langs skrå styreskinner. De drev af et mekanisk system bestående af møtrikker, snekke og hovedskruer, der giver kontrolleret sidestøtte og formende kraft.
Dette design gør det muligt at forbøje begge ender af pladen i en enkelt opsætning, hvilket reducerer materialespild og forbedrer effektiviteten sammenlignet med tre-valse maskiner.

Nøglefunktioner
Et-trins dannelse: Forbøjning og rulning kan udføres på samme maskine, hvilket sparer opsætningstid
Fuld hydraulisk drev: Jævn betjening, høj stivhed og pålidelig spændekraft
recision kontrol: Valgfrit CNC-system til automatisk kontrol af rullepositioner, hvilket forbedrer repeterbarheden
Opdrættet materialekompatibilitet: Velegnet til kulstofstål, rustfrit stål, aluminium og legeringsplader
Nem betjening: Brugervenligt kontrolpanel med manuelle og automatiske tilstande

Ansøgninger
Trykbeholdere og kedler
Rørfremstilling
Vindtårn og konstruktionsstålfremstilling
Bil- og skibsbygningsindustrien

Forespørgsel

Produktbeskrivelse

Specifikationer

Model

Tykkelse
af oprullet plade
(mm)

Max forbøjning
Tykkelse
(mm)

Bredde af
oprullet plade
(mm)

Pladeudbytte
Styrke
(Mpa)

Diameter på
Øvre rulle
(mm)

Hovedmotor
(KW)

Vægt
(KG)

Samlet sæt
Dimensioner
LXWXH
(mm)

W12-4X1500

1-4

3

1500

245

140

3

1800

2800X900X1100

W12-4X2000

1-4

3

2000

245

160

4

2600

3400X900X1100

W12-6X2000

1-6

5

2000

245

170

4

3200

3600X1100X1350

W12-6X2500

1-6

5

2500

245

190

5.5

3800

4000X1200X1400

W12-8X1500

1-8

6

1500

245

190

5.5

3100

3500X1100X1350

W12-8X2500

2-8

6

2500

245

220

7.5

3800

4300X1300X1600

W12-12X2000

3-12

10

2000

245

240

7.5

4800

3800X1300X1600

W12-12X2500

3-12

10

2500

245

260

11

5200

4350X1450X1700

W12-16X2000

3-16

12

2000

245

260

11

5800

4100X1500X1800

W12-16X2500

3-16

12

2500

245

280

11

7500

4950X1600X1980

W12-16X3000

3-16

12

3000

245

340

15

9500

5600X1800X2100

B12-20X2000

3-20

16

2000

245

280

11

7800

4350X1600X2000

B12-20X2500

3-20

16

2500

245

340

15

9200

5000X1800X2200

W12-25X2000

4-25

20

2000

245

340

15

9400

4350X2000X2500

W12-25X2500

4-25

20

2500

245

380

22

11000

5000X2200X2600

W12-25X3100

4-25

20

3100

245

420

30

16000

6000X2200X2700

Beskrivelse og specifikationer givet i denne katalog kan ændres uden varsel.

Kontakt os for flere detaljer

Tøv ikke med at kontakte, når du har brug for os!

SUBMIT

Om
Nantong Pacific CNC Machine Tool Co., Ltd
Nantong Pacific CNC Machine Tool Co., Ltd

Nantong Pacific CNC Machine Tool Co., Ltd is a key enterprise of national machinery industry, located in Haian Economic and Technological Development Zone, where the environment is beautiful and the traffic is convenient, which facilitates the rapid establishment of communication between enterprises and customers. The enterprise is fully equipped, specializing in the production of shearing machine, bending machine, rolling machine, hydraulic press, punching machine and other produkter, widely used in: light industry, aviation, shipbuilding, metallurgy, instrumentation, electrical appliances, stainless steel products, construction and decoration industry. Our products sell well both at home and abroad.


Som professionel China 4 Roller Rolling Bending Machine Manufacturers and W12 Series 4-Rollers Rolling Machine Company, Virksomheden har nu evnen til at designe, udvikle og fremstille standardserieprodukter og ikke-standardudstyr. Produkter sælger godt i hele landet, et stort antal eksport til Sydøstasien, Europa, USA og Mellemøsten. Virksomheden dækker et område på mere end 20.000 kvadratmeter, med en gruppe ingeniører og teknikere med rig professionel viden, produktion og testudstyr er komplet. I årenes løb har har været forpligtet til forskning og innovation af smedning af maskinværktøjer, produktsalget og eftersalgsservicen skåner ingen indsats, har i Beijing, Tianjin, Shenyang, Shandong, Zhejiang, Guangzhou, Shanghai, Salezhou, Chengdu, Xi 'An og Jiangsu-området etableret et mere perfæret Sæt af PRE-SALE, SALG, SALG, SALG, SALES I SALES I SALES TJENESTE Grenerne gør vores bedste for at imødekomme behovene hos indenlandske og udenlandske kunder.


I dagens verden fuld af håb og muligheder går Pacific Machine -værktøjer og vores kunder hånd i hånd for fælles udvikling.

Nyheder
Udvidelse af branchen viden

1. Introduktion til 4 ruller rullebukkemaskine

4 Roller Rolling Bending Machine, også kendt som W12 Series 4-Rollers Rolling Machine, er et højtydende pladerulleudstyr, der i vid udstrækning anvendes til at danne cylindriske, bue- og koniske former fra metalplader. Det er vigtigt i industrier som skibsbygning, trykbeholdere, vindtårne ​​og fremstilling af tunge stålkonstruktioner.

Sammenlignet med traditionelle 3-rullede maskiner forbedret 4-rulle-designet effektiviteten ved 30 %-50 % og reducerer materialespild med op til 20 % , hvilket gør det til en foretrukken løsning til præcisionspladeformning.

Nantong Pacific CNC Machine Tool Co., Ltd er en nøglevirksomhed i den nationale maskinindustri, beliggende i Haian Economic and Technological Development Zone, hvor miljøet er smukt, og trafikken er bekvem, hvilket letter den hurtige etablering af kommunikation mellem virksomheder og kunder. Virksomheden er fuldt udstyret med specielle i produktion af skæremaskine, bukkemaskine, rullemaskine, hydraulisk presse, stansemaskine og andre produkter, der er meget udbredt i: let industri, luftfart, skibsbygning, metallurgi, instrumentering, elektriske apparater, rustfri stålprodukter, bygge- og dekorationsindustrien. Vores produkter sælger godt både herhjemme og i udlandet.

2. Arbejdsprincip for W12 4-ruller maskine

(1) Øvre rullehoveddrivsystem

Den øverste valse fungerer som den primære drivkomponent, drevet af hydrauliske motorer, der sikrer stabil og kraftig rotation til kontinuerlige rulleoperationer.

(2) Nedre rulles lodrette bevægelse

Den nederste rulle bevæger sig lodret under hydraulisk tryk og på kraftfører gennem hydraulikolie i cylinderen for at fastspænde pladen sikkert. Dette sikrer ensartet trykfordeling.

(3) Siderullejusteringssystem

Sideruller på begge sider bevæger sig langs styreskinner ved hjælp af skrue-, snekke- og blyskruemekanismer, hvilket muliggør præcis krumningskontrol for forskellige pladetykkelser.

Maskinen tillader forbøjning og rulning af begge pladeender på samme udstyr , der forbedrer produktiviteten markant og reducerer materialehåndteringstiden.

3. Vigtigste fordele ved 4-rulle rullemaskine

  1. Høj effektivitet: Engangsopspænding afslutter rulning og forbøjning.
  2. Præcisionsformning: Nøjagtighed når ±0,5 mm for cylindriske strukturer.
  3. Reduceret arbejdskraft: Automatiseret hydraulisk kontrol reducerer manuel indgriben.
  4. Opdrættet anvendelse: Velegnet til plader fra 2 mm til 80 mm tykkelse.
  5. Stabil ydeevne: Hydraulisk synkronisering sikrer ensartet rullekvalitet.

4. Oversigt over tekniske parametre

Vare Specifikation Ydelsfordel
Pladetykkelse 2-80 mm Bredt anvendelsesområde
Rullende nøjagtighed ±0,5 mm Formgivning med høj præcision
Effektivitetsforbedring 30 %-50 % Hurtigere produktionscyklus
Tekniske specifikationer for W12-serien 4-rullet pladevalsemaskine

5. Industrielle applikationer

Den 4-rullede rullebukkemaskine er meget udbredt i:

  • Fremstilling af trykbeholdere
  • Produktion af vindtårne
  • Skibsbygningsindustrien
  • Fremstilling af stålstruktur

6. Ofte stillede spørgsmål

Q1: Hvad er den største fordel ved 4-rulle struktur?

Det tillader forbøjning og rulning i én maskine, hvilket forbedrer effektiviteten og reducerer materialespild.

Q2: Hvilket tykkelsesområde kan det håndteres?

Den kan håndtere stålplader fra 2 mm op til 80 mm afhængig af modelkapacitet.

Q3: Er CNC-styring tilgængelig?

Ja, CNC-systemer er valgfrie og forbedrede præcisionen og automatiseringsniveauet markant.
