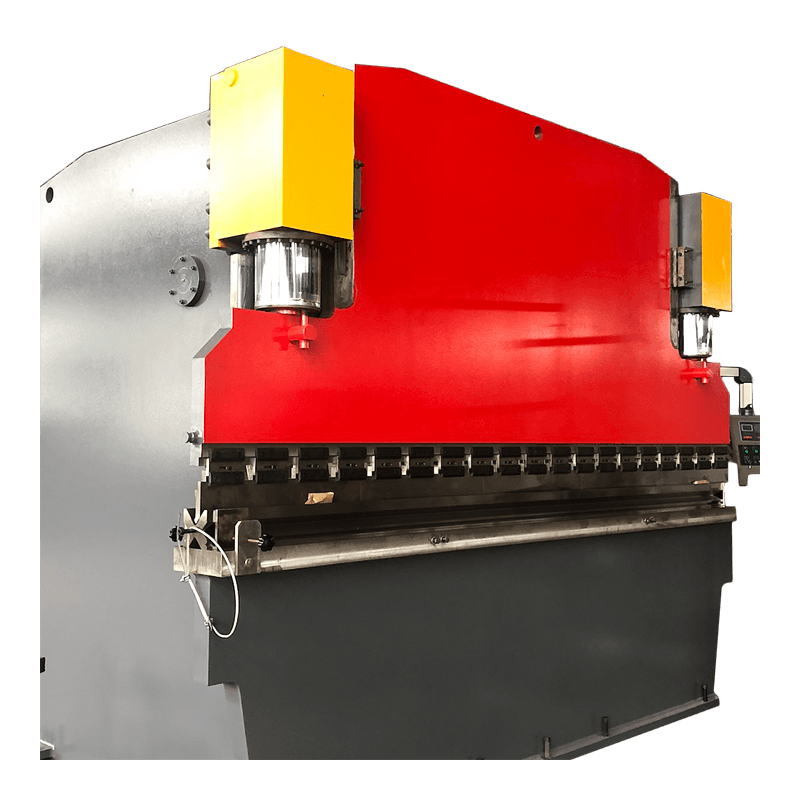

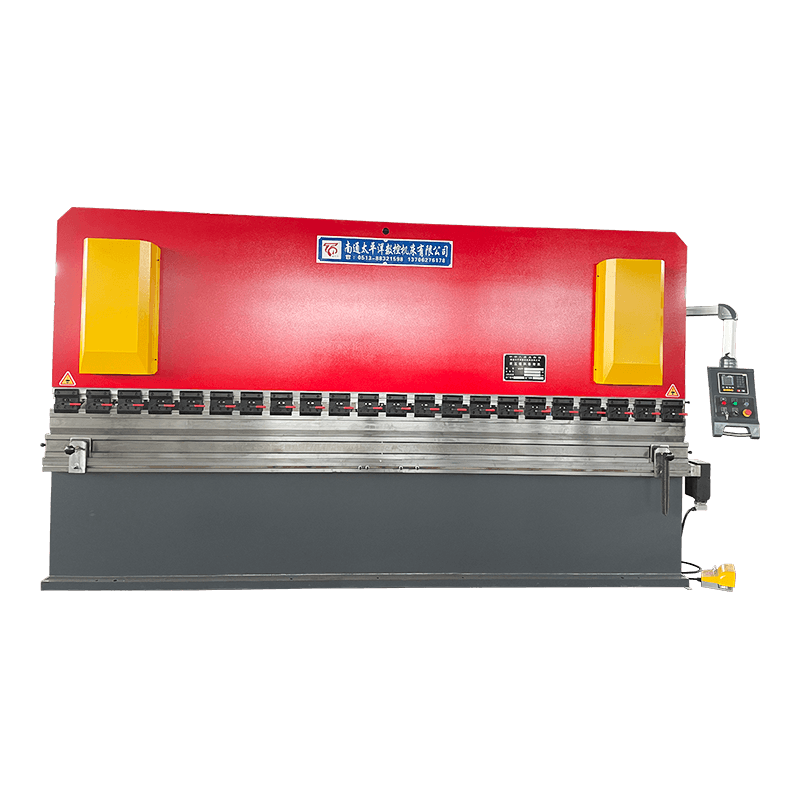

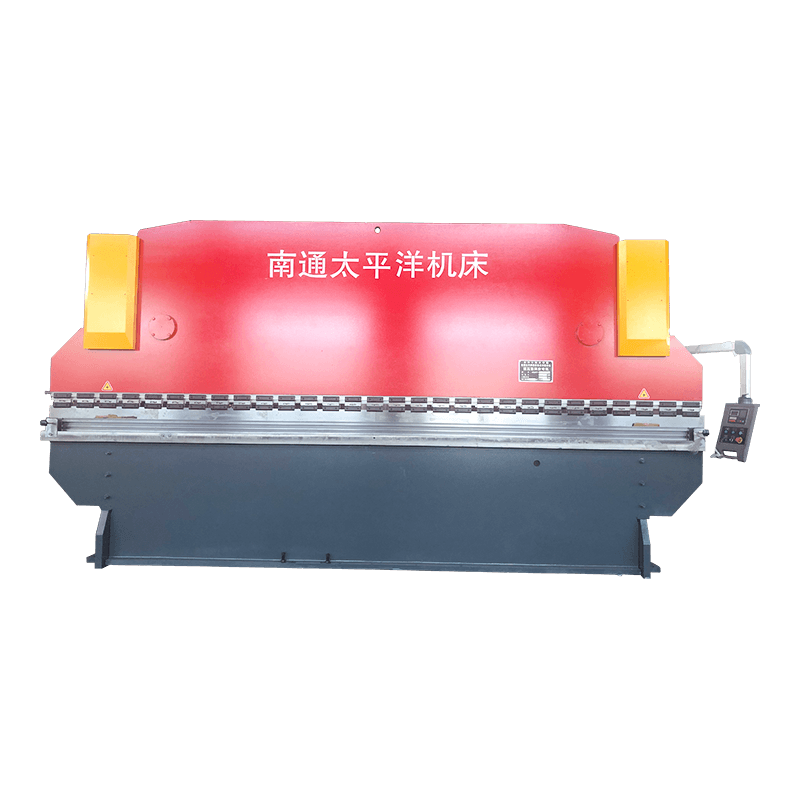

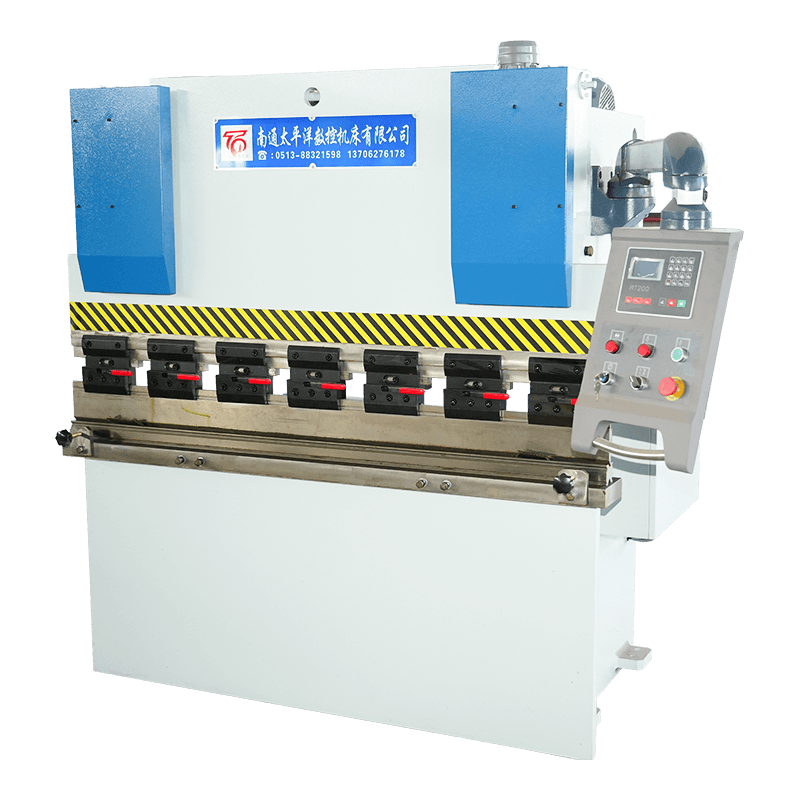

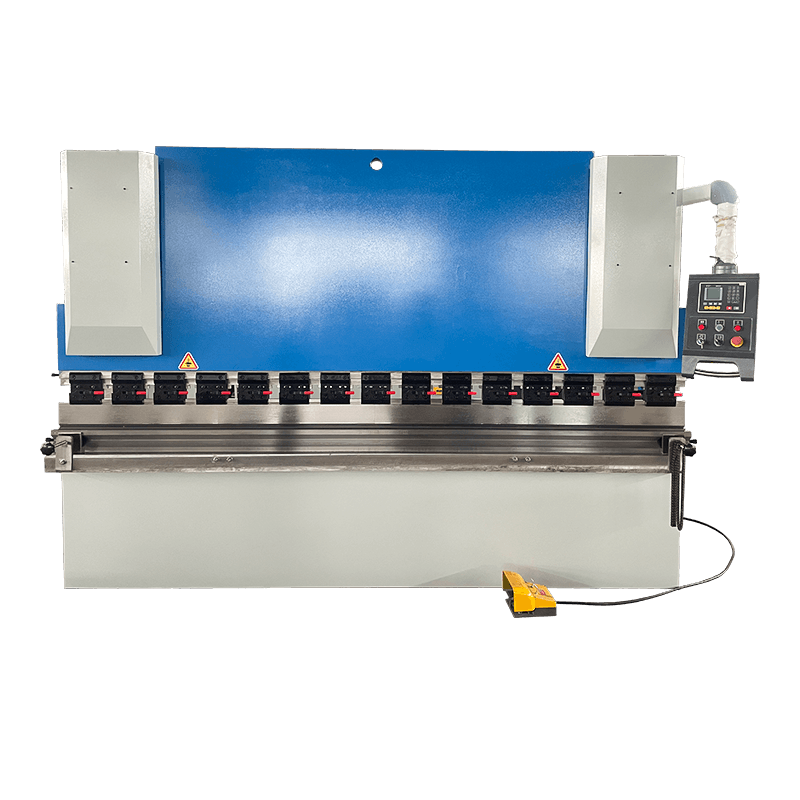

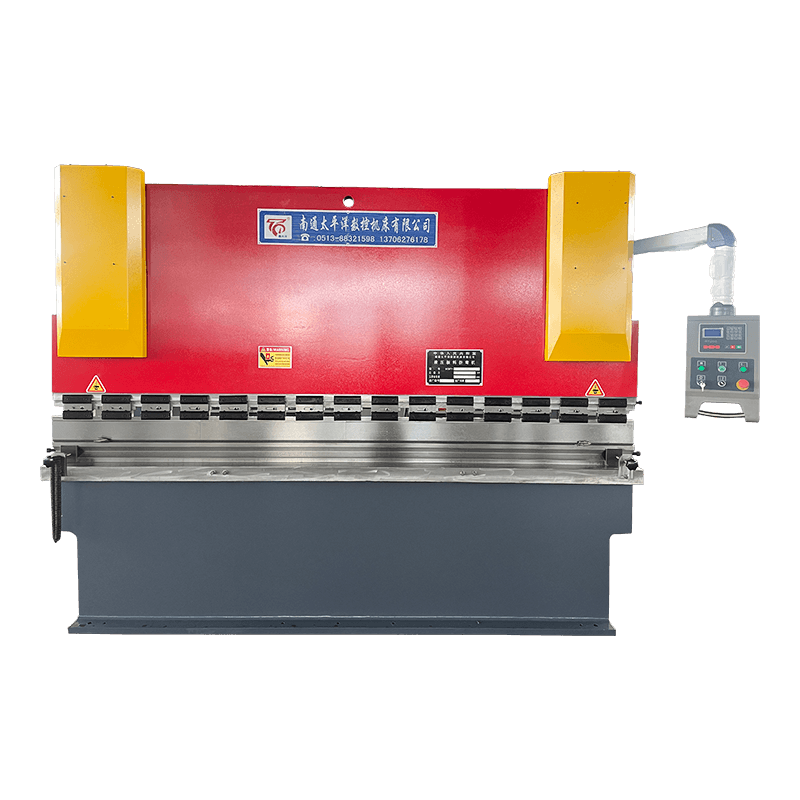

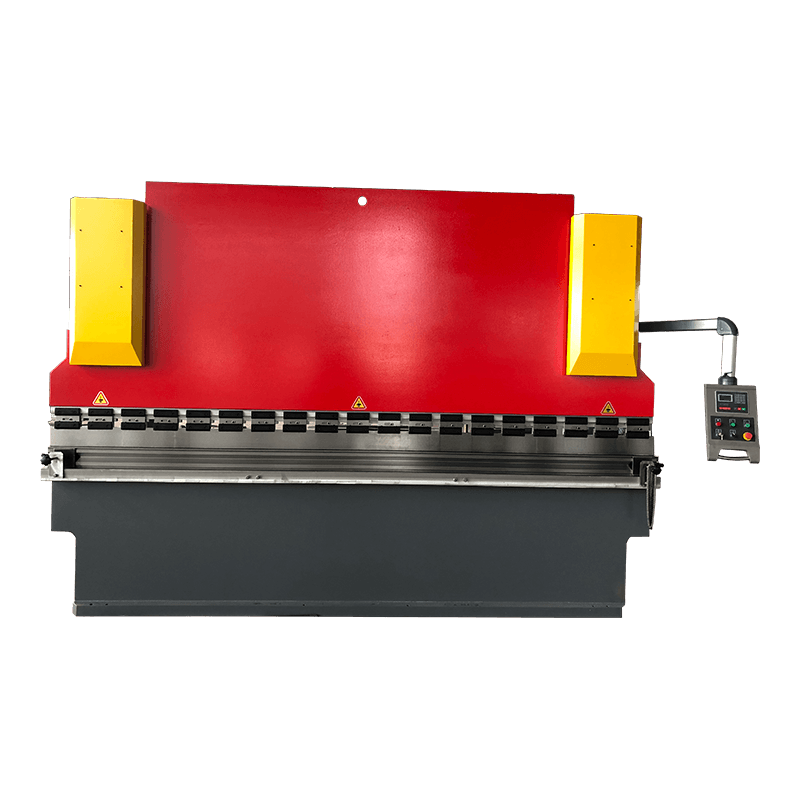

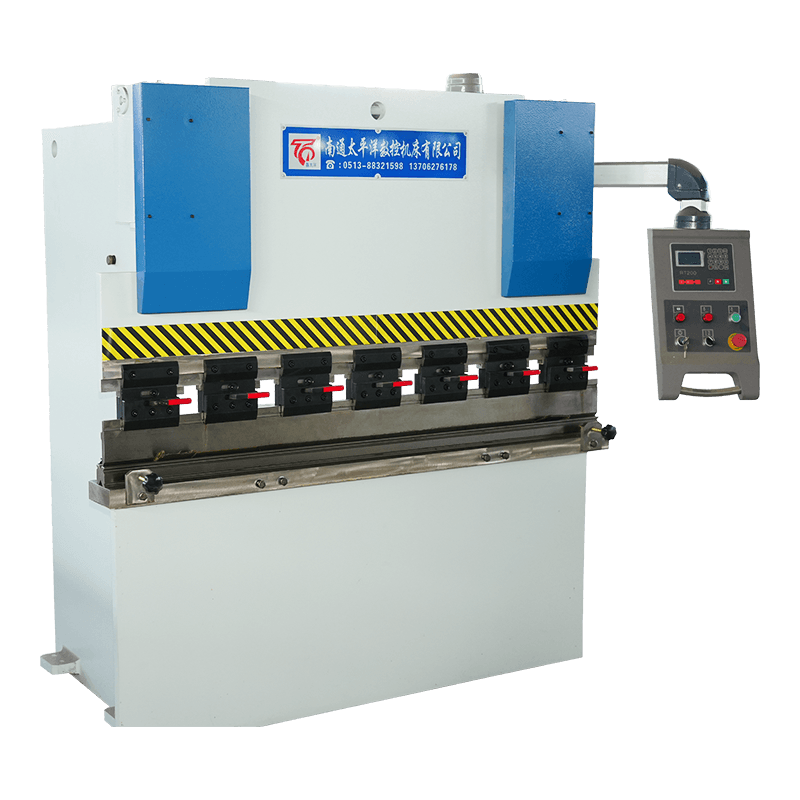

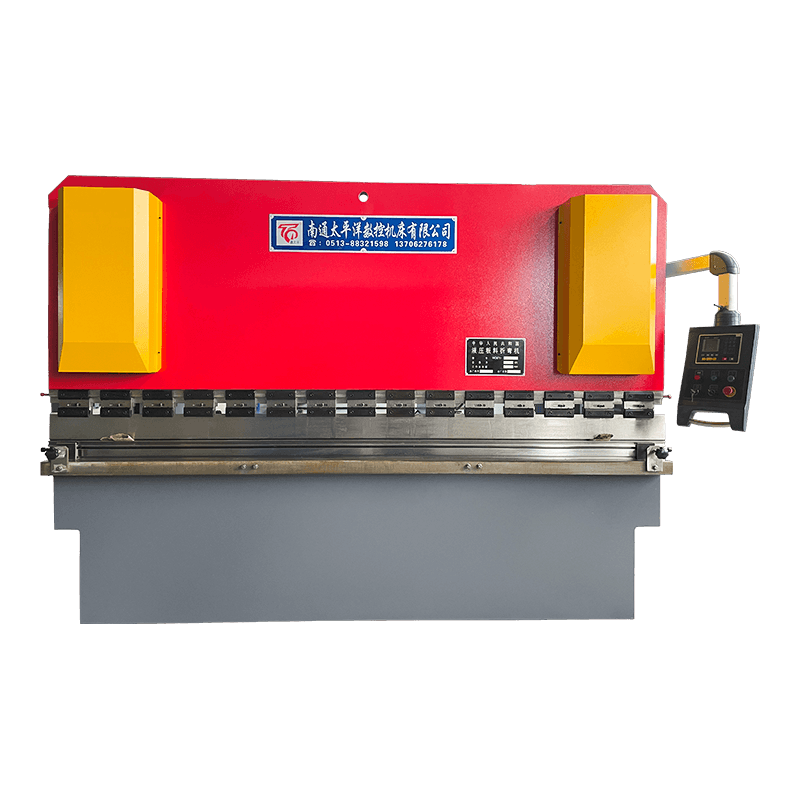

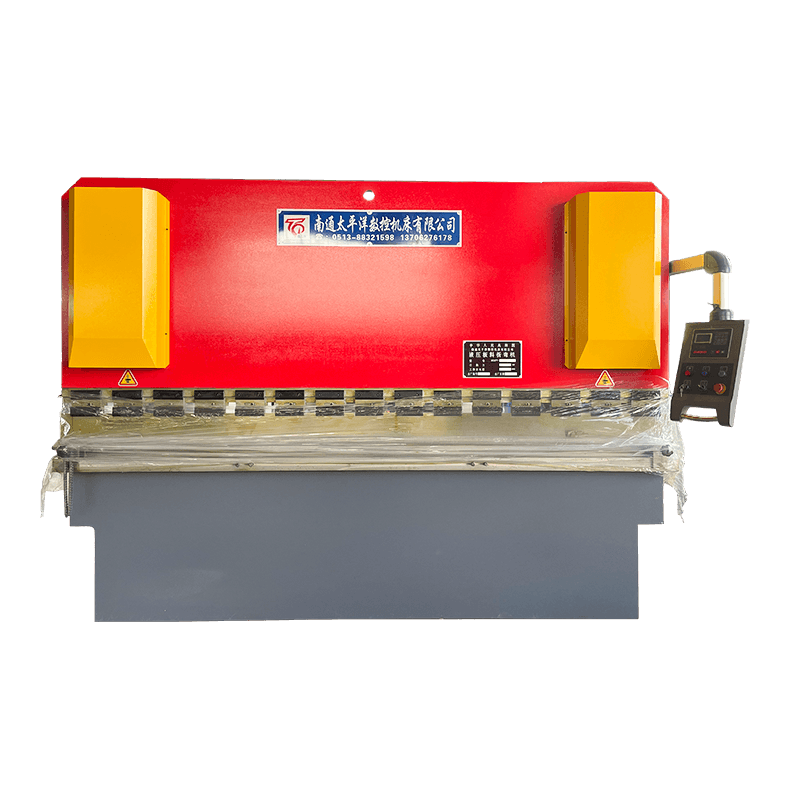

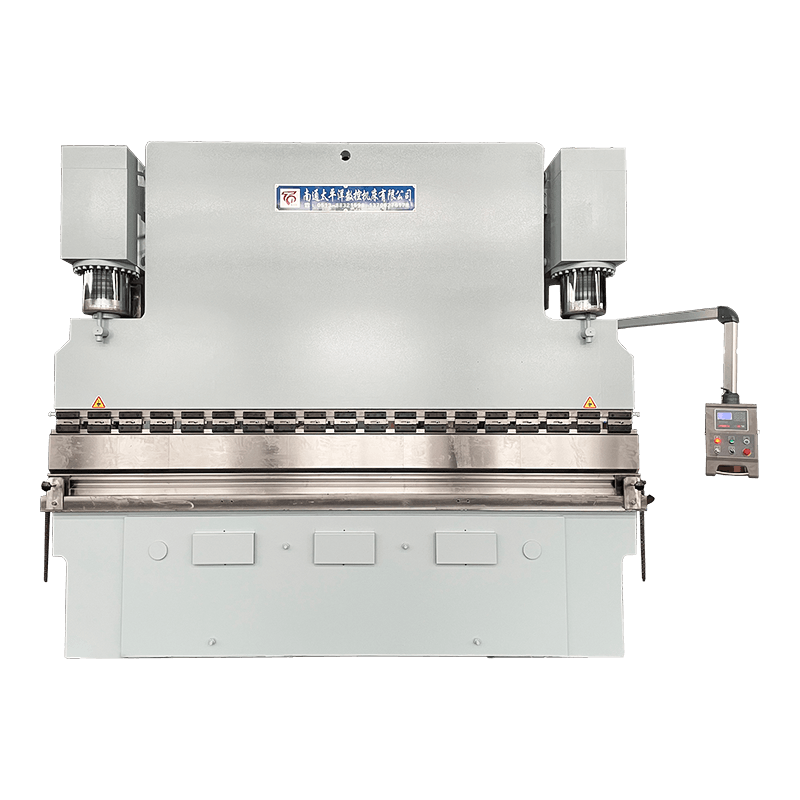

WC67Y-serien hydraulisk pladebøjningsmaskine

WC67Y-seriens hydrauliske kantpresse er en omkostningseffektiv NC-pladebukkemaskine, der er meget udbredt i metalfabrikationsværksteder, HVAC-produktion og generel fremstilling. Udstyret med E21 eller RT200 NC kontrolsystemer kombinerer denne hydrauliske bukkemaskine pålidelig ydeevne, nem betjening og lav vedligeholdelse, hvilket gør den til det første valg til små til mellemstore produktionsmiljøer.

Nøglefunktioner
Svejset stålkonstruktion: Hele maskinrammen vedtager en svejst konstruktion i helt stål med vibrationsaflastende behandling. Designet og verificeret med ANSYS stressanalysesoftware sikrer den høj mekanisk styrke, stivhed og langsigtet stabilitet.

Segmenterbar øvre form: Det øverste værktøj kan segmenteres i henhold til kundens krav, tilpasses behandlingen af emner af forskellige størrelser og former, hvilket forbedrer fleksibiliteten i produktionen.

NC kontrolsystem: Udstyret med E21 NC-controlleren programmerer systemet bagmålerens slaglængde og ramslag, og kan gemme op til 40 sæt programmer til hurtig opsætning af forskellige bukkeopgaver.

Præcisionsbearbejdningsproces: Maskinrammen gennemgår fuld-proces slibning, boring og vask, hvilket sikrer høj nøjagtighed og pålidelighed under langvarig drift.

Stiv rygmåler: Stål-bagmålerstrukturen giver stabil og nøjagtig positionering, hvilket sikrer ensartede bøjningsdimensioner på tværs af partier.

Hydraulisk sikkerhed og kontrol: Overløbsventilen giver overbelastningsbeskyttelse til det hydrauliske system, mens trykafbryderen tillader nem justering af systemtrykket i henhold til forskellige materialer og tykkelser.

Nødstopsikkerhed: Fodkontakten er udstyret med en nødstopfunktion, der sikrer øjeblikkelig nedlukning af maskinen i tilfælde af uventede situationer for øget operatørsikkerhed.

Ansøgninger
Denne hydrauliske kantpresse er velegnet til at bøje kulstofstål, rustfrit stål, aluminium og andre metalplader i industrier, herunder:
Pladefremstilling

VVS- og kanalproduktion
Køkkenudstyr og husholdningsapparater produktion
Autodele og konstruktionsstålfremstilling

Forespørgsel

Ydelseskarakteristika:

1. Maskinens krop er designet af finite element-analyse, og vibrationsældningen eliminerer intern stress, hvilket gør maskinkroppen stabil og pålidelig.
2. Den unikke bagerste cylinderdrivanordning er designet ved hjælp af håndtagsprincippet, som ikke kun reducerer systemets arbejdstryk, men også forbedrer systemets overbelastningskapacitet. Øger systemets holdbarhed og stabiliteten af mekanisk bevægelse.
3. En flerpunktspositioneringsanordning er tilvejebragt i højre ende af skyderen, som ikke kun nemt kan justere skyderen til enhver positionering, men også fuldføre positioneringen af seks forskellige vinkler på én gang, hvilket reducerer operatørens arbejdsintensitet og forbedrer arbejdseffektiviteten.
4. En snekkegearreduktionsmotor og en excentrisk aksel er tilvejebragt i venstre ende af skyderen, hvilket ikke kun letter balancejusteringen af skyderen, men også opfylder behovene for speciel behandling såsom konisk formning og bøjning.
5. Den nederste matrice er designet med en afbøjningskompensationsmatriceholder og en afbøjningsplade, som ikke kun sikrer arbejdsemnets rethed, men også sikrer konsistensen af arbejdsemnets vinkel, og derved forbedrer den geometriske nøjagtighed af emnet.

E21 NC kontrolfunktioner:

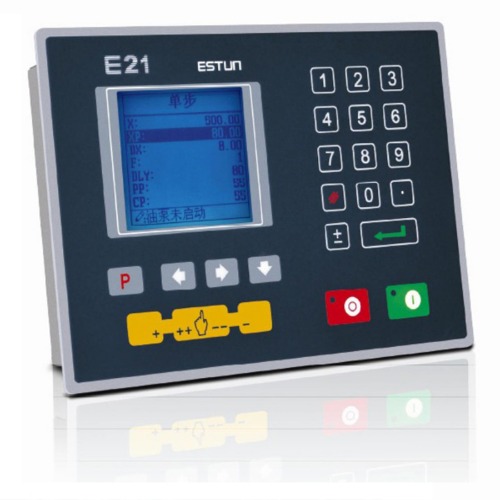

E21 Bukkemaskine CNC-enhed

Funktioner:

●Backgauge og blok kontrol
●Styring til generelle AC-motorer, frekvensomformer
●Intelligent positionering
●Lagertæller
● Holde-/dekompressionstidsindstilling
●Programhukommelse med op til 40 programmer op til 25 trin pr. program
●En side positionering
●Tilbagetrækningsfunktion
●En nøgle backup/gendannelse af parametre
●mm/tommer

RT200-controllerfunktioner:

RT200 er et digitalt displaykontrolsystem designet og udviklet af vores virksomhed baseret på fordelene ved mange indenlandske og udenlandske CNC-systemer. Det bruges til de særlige behov i klippemaskine- og bukkemaskineindustrien. Sammenlignet med traditionelle digitale displaysystemer har den følgende funktioner:
1. LCD display
2. Selvdiagnose af eksterne indgangssignaler
3. Envejspositionering
4. Hardware firdoblet frekvens
5. Smukt og robust udseende
6. Høje omkostninger ydeevne
7. Flertrins programmeringsfunktion

Standardkonfiguration af værktøjsmaskiner:

1. Standard konfiguration af E21 eller RT200 system. Hvis systemet ikke er nødvendigt, kan en digital displayenhed også vælges separat.
2. Aftagelig frontstøtte
3. Bukkemaskineformen er lavet af 42CRMO-materiale med en hårdhed på 42 grader for at sikre støbeformens levetid
4. Mekanisk armatur. Den øverste form er en mekanisk krog-type armatur med høj sikkerhed.

Valgfrit:

1. Fotoelektrisk beskyttelse
2. Specialform
3. Hurtig armatur
4. Manuelt kompensationssystem
5. Installer lys
6. Tilpassede autoværn
7. Andre særlige krav er underlagt virksomhedens prisbekræftelse

Serie WC67Y/K Hydraulisk kantpresse hovedparametre

Model	Nominel Tryk (KN)	Længde af tabellen (mm)	Afstand mellem frames (mm)	Hals Dybde (mm)	Slagtilfælde (mm)	Åben højde (mm)	Hovedmotor (KW)	Vægt (KG)	Overordnede dimensioner LXWXH (mm)
WC67Y/K-40/1600	400	1600	1150	250	100	340	4	2000	1750x1350x1900
WC67Y/K-40/2200	400	2200	1850	250	100	340	4	2500	2300x1350x1900
WC67Y/K-40/2500	400	2500	2050	250	100	340	4	2800	2600x1400x1950

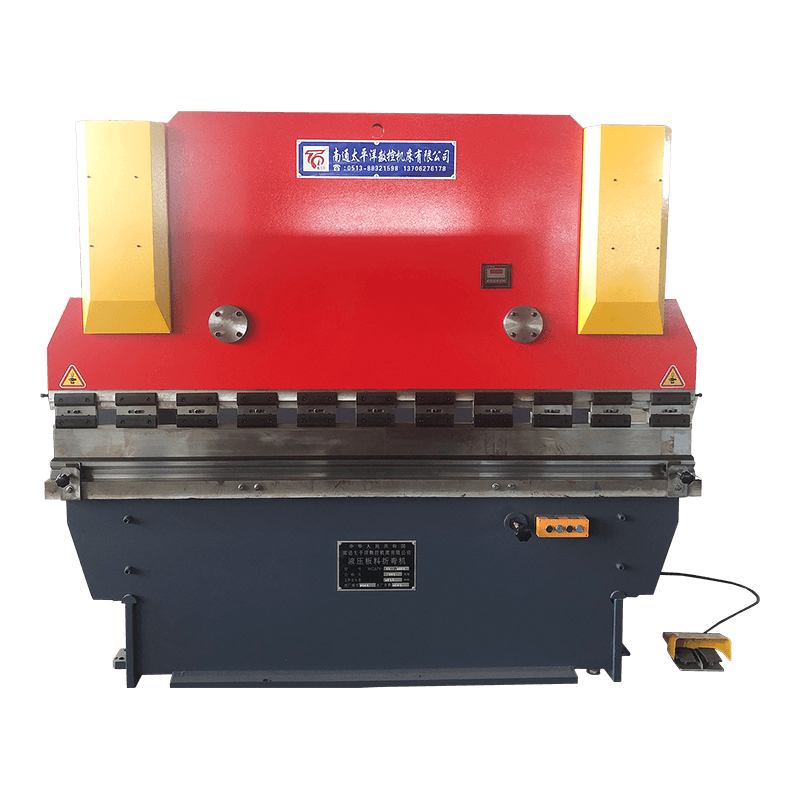

WC67Y/K-63/2500	630	2500	2050	250	120	360	5.5	4500	2600x1400x2000
WC67Y/K-63/3200	630	3200	2600	250	120	360	5.5	5400	3300X1450X2100
WC67Y/K-80/2500	800	2500	2050	250	120	380	7.5	5800	2650X1420X2120
WC67Y/K-80/3200	800	3200	2600	250	120	380	7.5	6100	3300X1450X2100
WC67Y/K-100/2500	1000	2500	2050	320	120	385	7.5	6100	2650X1450X2200
WC67Y/K-100/3200	1000	3200	2600	320	120	385	7.5	6600	3300X1450X2200
WC67Y/K-100/4000	1000	4000	3200	320	120	385	7.5	8000	4100X1450X2200
WC67Y/K-125/2500	1250	2500	2050	320	120	385	7.5	6300	2650X1550X2200
WC67Y/K-125/3200	1250	3200	2600	320	120	385	7.5	7000	3300X1550X2200
WC67Y/K-125/4000	1250	4000	3200	320	120	385	7.5	8200	4100X1550X2200
WC67Y/K-160/3200	1600	3200	2600	320	200	470	11	10000	3300X1780X2500
WC67Y/K-160/4000	1600	4000	3200	320	200	470	11	12000	4100X1780X2520
WC67Y/K-200/3200	2000	3200	2600	320	200	485	11	12000	3300X1750X2680
WC67Y/K-200/4000	2000	4000	3200	320	200	485	11	13800	3300X1750X2680
WC67Y/K-250/3200	2500	3200	2600	320	250	560	18.5	13600	3300X2000X2880
WC67Y/K-250/4000	2500	4000	3200	320	250	560	18.5	15000	4100X2050X2980
WC67Y/K-300/3200	3000	3200	2600	350	250	560	22	16000	3300X2050X3000
WC67Y/K-300/4000	3000	4000	3200	350	250	560	22	20000	4100X2080X3100
WC67Y/K-300/6000	3000	6000	4700	350	250	560	22	28000	6100X2080X3250
WC67Y/K-400/3200	4000	3200	2600	350	250	580	37	20000	3300X2000X3000
WC67Y/K-400/4000	4000	4000	3200	350	250	580	37	26000	4100X2080X3150
WC67Y/K-400/6000	4000	6000	4750	400	250	580	37	37500	6100X2180X3580
WC67Y/K-500/4000	5000	4000	3200	350	250	580	37	26000	4100X2080X3150
WC67Y/K-500/6000	5000	6000	4750	400	250	580	37	37500	6100X2180X3580

Beskrivelse og specifikationer givet i dette katalog kan ændres uden varsel.
