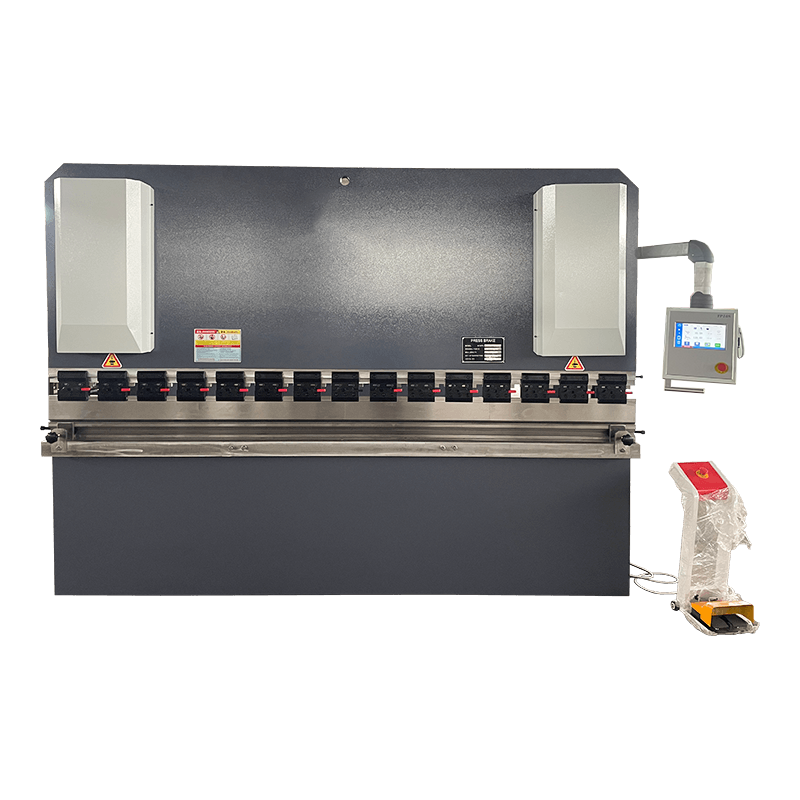

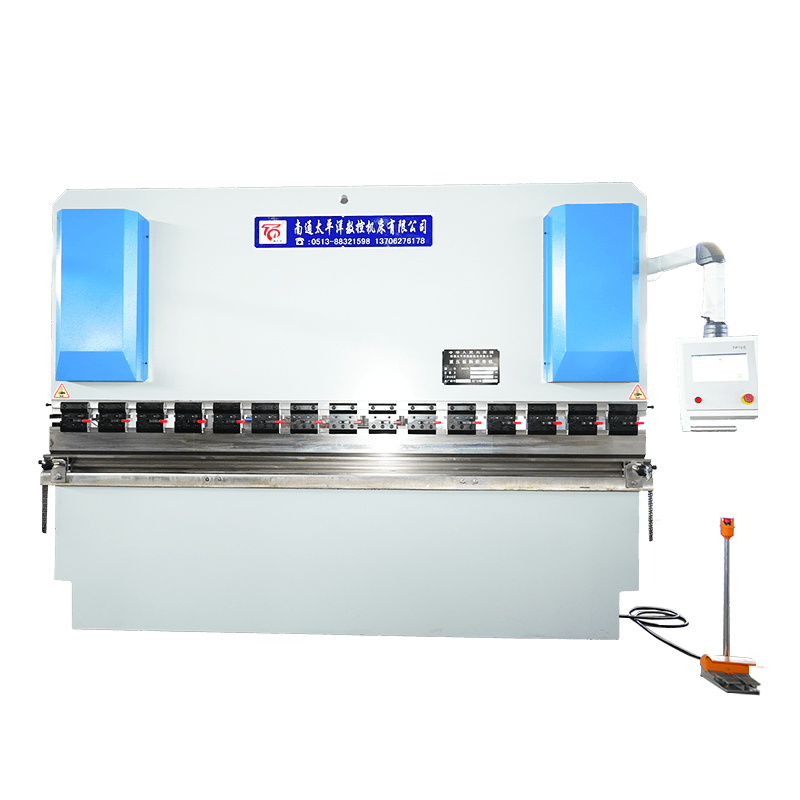

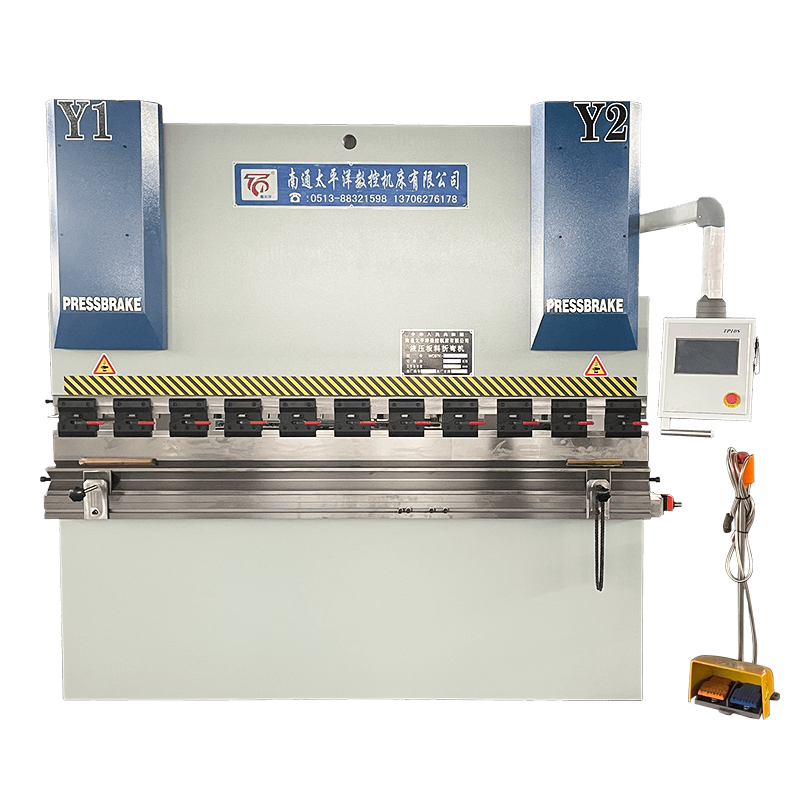

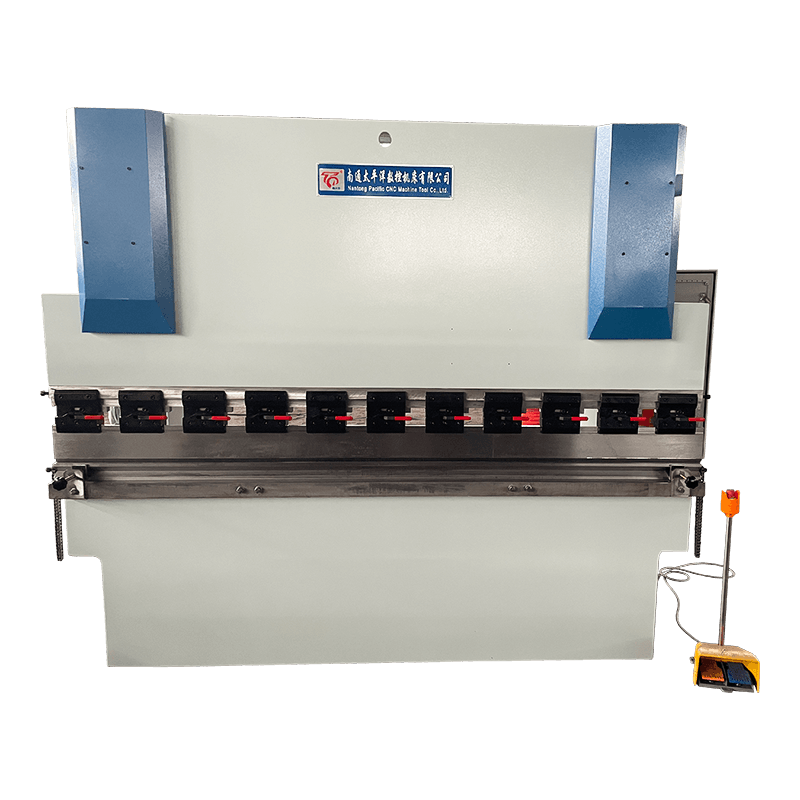

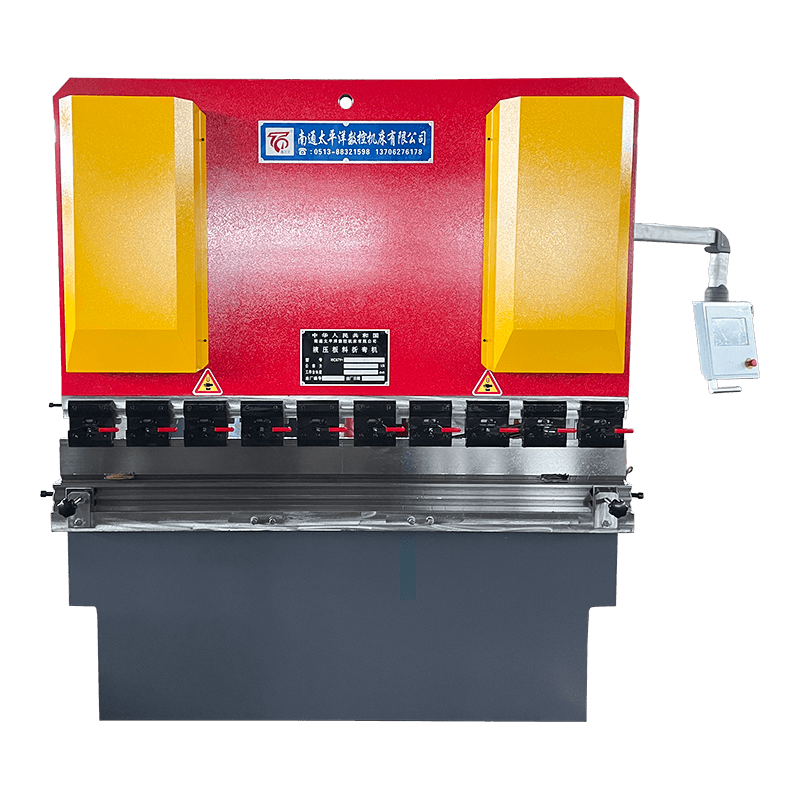

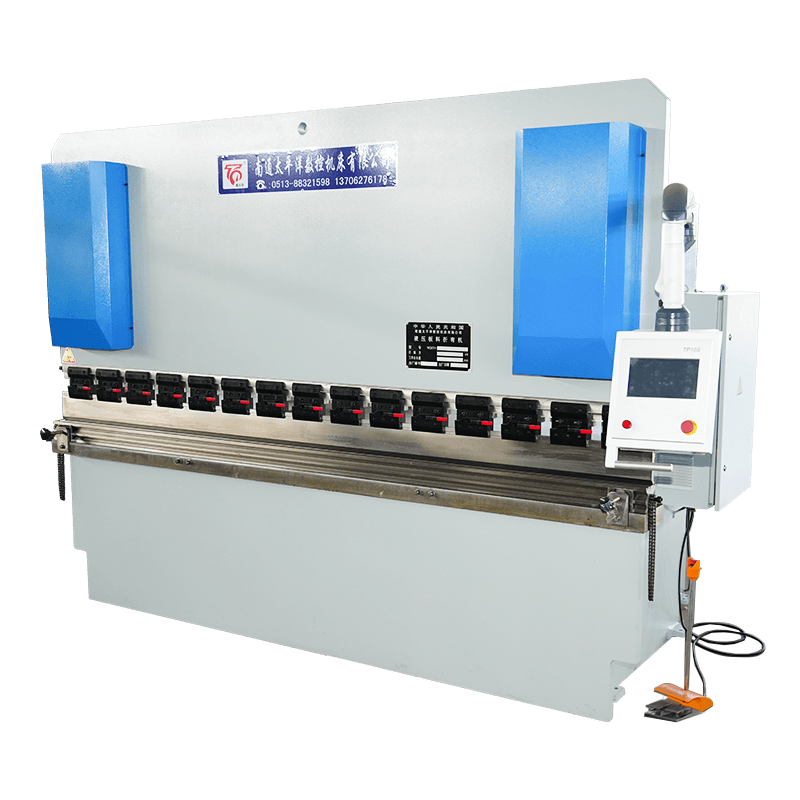

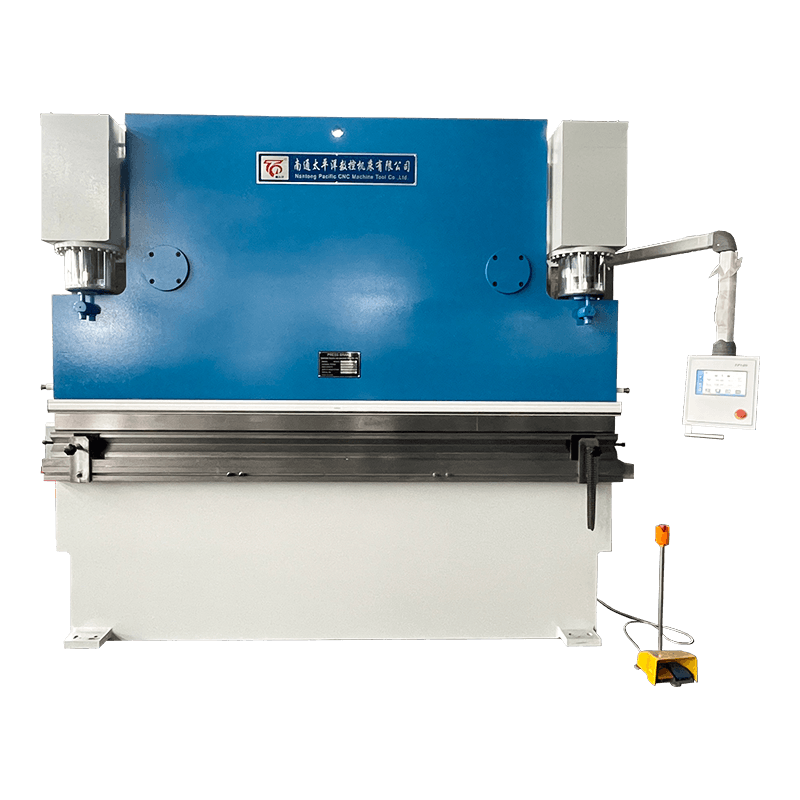

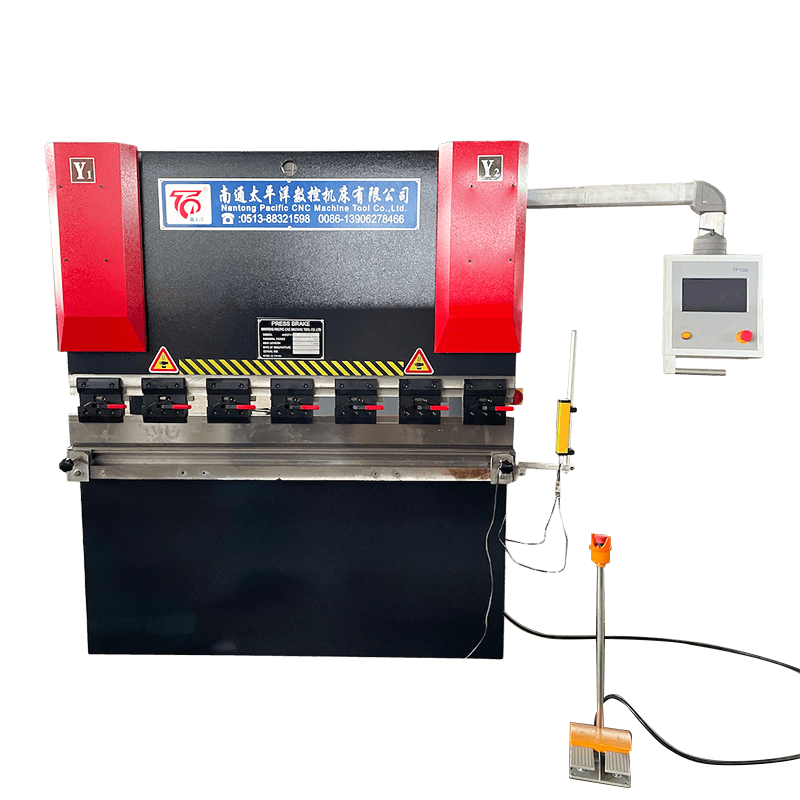

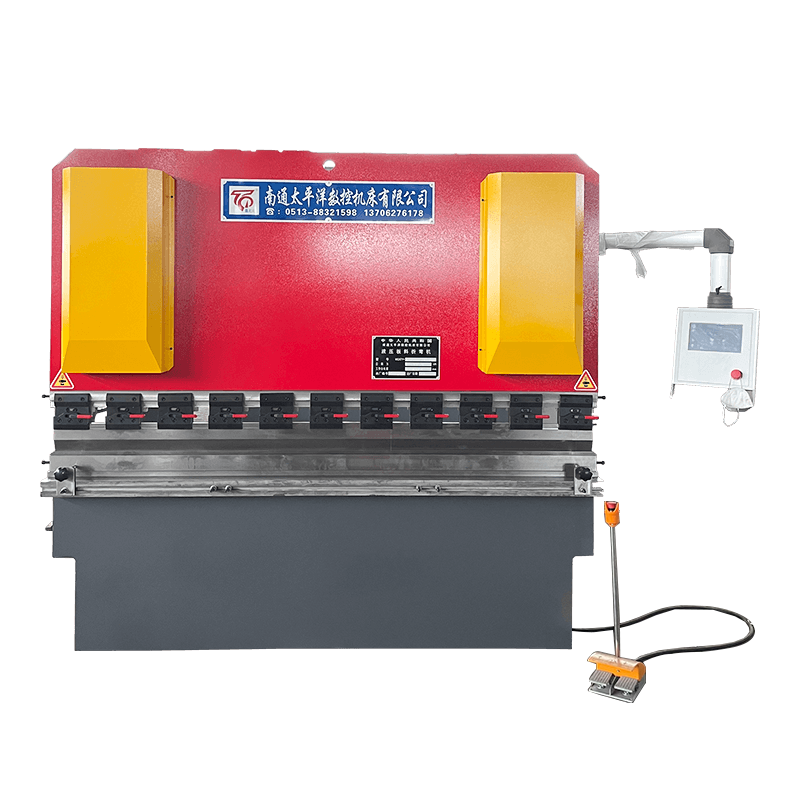

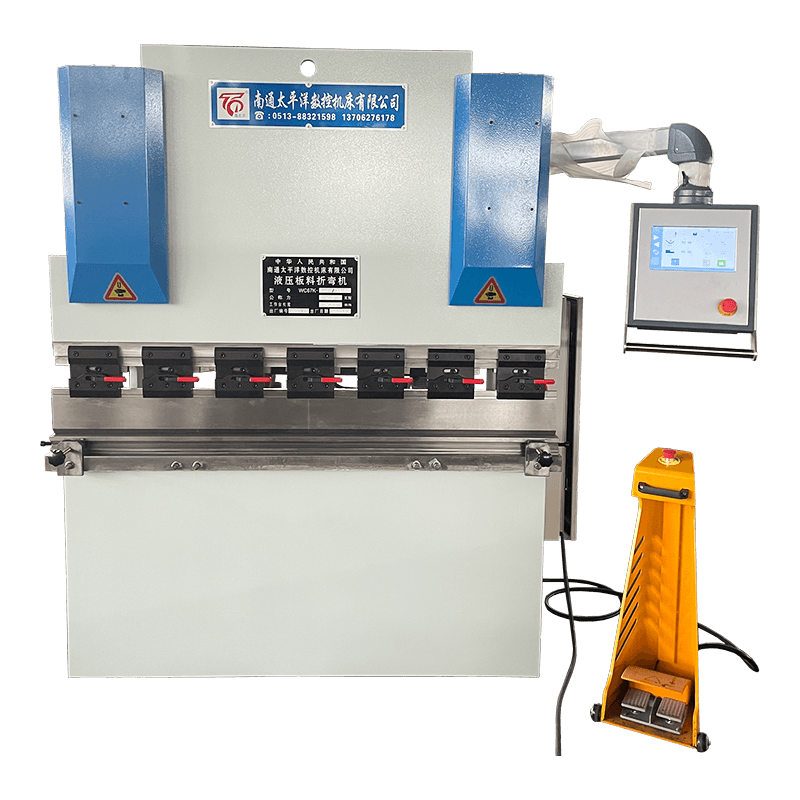

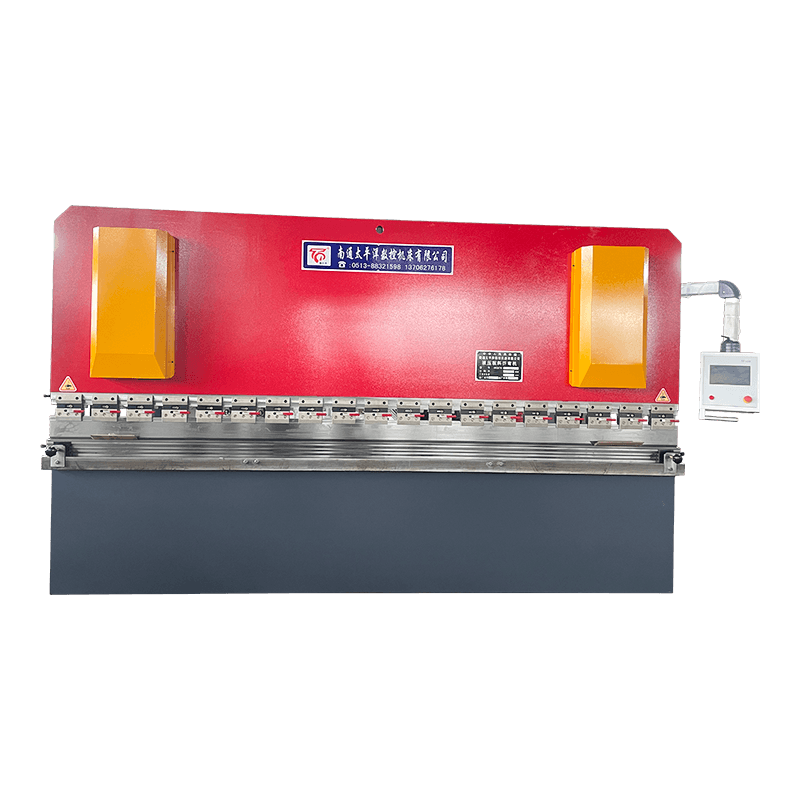

WC67K -serie Torsion Axis Synkron CNC Hydraulisk metalplademaskine

Normalt med TP10s \ DA41T CNC -system (kan også udstyres med schweizisk cybelec CT8)

Med TP10s:

Funktioner:

• Hele maskinen vedtager stålpladesvejsningsstruktur, og ANSYS Stress Analysis -software sikrer maskinens stabilitet og nøjagtighed.
• De øvre og nedre forme kan segmenteres i henhold til kundebehov for at tilpasse sig behandlingen af produkter i forskellige størrelser.
• Servo -motoren, der styrer bagmåleren og cylinderslag, styres af servo -driveren, som kan opnå højere arbejdsnøjagtighed.
• X-aksen (rygmåler) og Y-aksen (cylinderslag eller glideslag) kan styres af systemet. Systemet kan gemme flere sæt programmer for at lette behandlingen af efterfølgende produkter.
• Fodafbryderens nødstopfunktion kan sikre, at maskinen stopper i en nødsituation.
• Systemet kan udføre vinkelprogrammering ved at indtaste materialelængde og tykkelse og formparametre.

Forespørgsel

Produktbeskrivelse

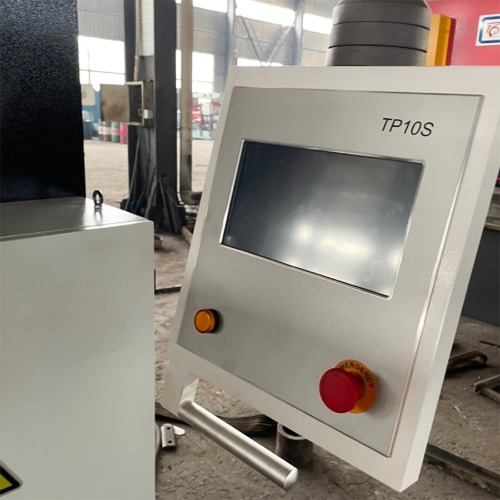

TP10S System Introduktion:

• 10-tommer TFT-high-definition og højkontrast-berøringsskærmsystem
• Siden er enkel, og de store knapper er lettere at betjene.
• Den menubaserede programmeringsstil, brugergrænsefladen er intuitiv og venlig.
• Controlleren og føreren bruger højhastighed og pålidelig buskommunikation.
• Praktisk ledning og nem vedligeholdelse.
• Perfekt programmering kan forbedre effektiviteten af batch-flertrin-bøjning.
• Interaktiv alarmvisning.
• Valgfrit sprog: Kinesisk, engelsk.
• Optimeret bøjning.
• Understøtter automatisk beregning af bøjningsvinkel og længde.
• Understøtter vinkelkompensation og længde kompensation.
• Understøtter flugtfunktion.
• Understøtter skimmelstyring.
• Kan gemme multi-trin bøjningssekvens og produkter. Kraftfulde funktioner
• Høj pålidelighed og stærk anti-interferensevne
• Supportventilkonfiguration
• Blød grænsefunktion
• Manuel akse skift (adgangskodebeskyttelse)
• X \ y Axis Navigation Teaching Funktion (adgangskodebeskyttelse)

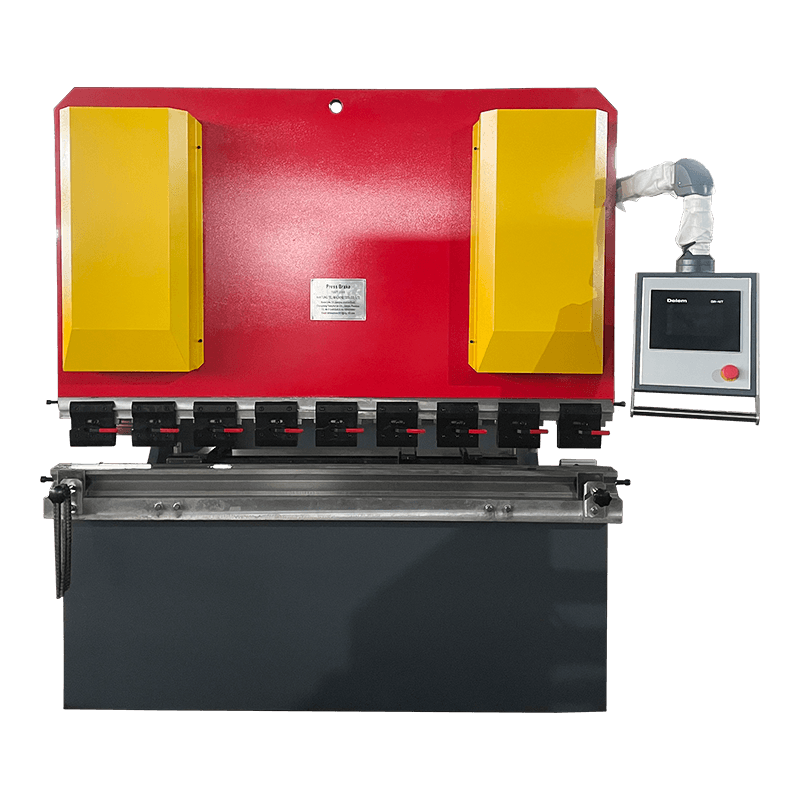

Med DA41T:

Maskinværktøjsydelsesfunktioner

1
• De øvre og nedre forme kan segmenteres i henhold til kundebehov for at tilpasse sig behandlingen af produkter i forskellige størrelser
• Servo -motoren, der styrer bagmåleren og cylinderslaget, styres af servo -driveren, som kan opnå højere arbejdsnøjagtighed
• X-aksen (rygmåler) og y-aksen (cylinderslag eller skydereslider) kan styres af systemet, og systemet kan gemme flere sæt programmer for at lette behandlingen af efterfølgende produkter
• DA-41S-systemet kan programmere vinklen ved at indtaste materialelængde og tykkelse og formparametre
• Fodafbryderens nødstopfunktion sikrer, at maskinen stopper i en nødsituation
• Produktet har høj konfiguration, hurtig kørselshastighed og mere stabil ydelse

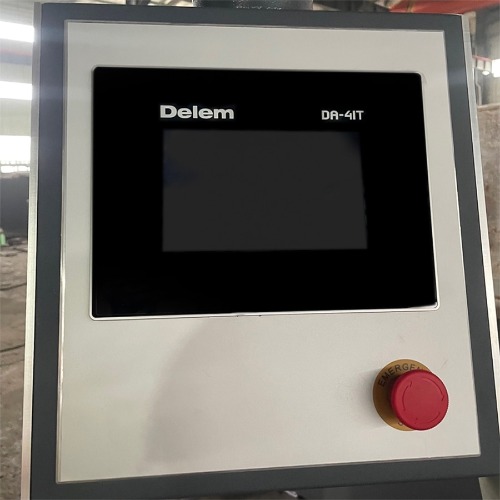

Introduktion til DA41T -systemet

Tekniske specifikationer

- Programnummer

- Maksimalt antal programtrin 25

- Metric/Imperial Conversion

- Power-off hukommelse

- Machine Arbejdstidstælling

Axisparametre

- Rejseområde: 0-9999.99mm

- Flugtafstand: 0-9999.99mm

- Positionskorrektionsområde: 0-9999.99mm

- Undslippe programmerbar

- Synkron overførsel af akser

- Manuel bevægelse af enhver akse

Installation

- Installation af lodret panel

- Dimensioner: 189x257x40mm

Programmeringsfunktion

- Brugervenlig grænseflade

- Dataprogrammeringsindstillinger

- Bøjningsvinkel

- Formparameterindstillinger

- Back gauge position

- Escape -funktion

- Y-akse retur

- Y-aksekorrektion

- Valg af bøjningshastighed

- Programtælling

Beregningsfunktion

- Dybdeberegning af Y -aksen

Intern integration

- Diagnostisk tilstand

Axis kontrolinput/output

- /-10v servo-motor

- To-trins vekselstrømsmotorstyring

- Kontrol med en trins med retningsbestemt output (variabel frekvensdrift)

Digital input/output

- Fleksibel input/outputpunktkonfiguration

- Broadcast og tv -isolering

Interface

- TTL -kodningsgrænseflade

- 1MHz tællingsfrekvens

- 5V eller 12V unipolar eller differentiel input

- DNC RS-232C Fuld duplex

Hjælpefunktioner

- Flere sprogvalg

- offline sikkerhedskopiering og opkald af parametre og programmer

Maskinstandardkonfiguration:

• Standard TP10s CNC -system, manuel R -akse
• Fast og aftagelig frontstøtte
• Bøjningsmaskineform er lavet af 42Crmo -materiale med en hårdhed på 42 grader, hvilket sikrer skimmelsvimmellivet
• Hurtig klemme
• X -aksen styres af kugleskrue og lineær guide

Valgfri:

• Fotoelektrisk eller laserbeskyttelse
• Speciel form
• Mekanisk kompensation eller hydraulisk kompensationssystem
• Tilpasning af belysning eller rækværk
• Automatisk R -akse
• Andre særlige krav er underlagt selskabets prisverifikation

Serie WC67Y/K Hydraulisk pressebremseparametre

Model

Nominel
Tryk
(KN)

Længde
af tabel
(mm)

Afstand
mellem rammer
(mm)

Hals
Dybde
(mm)

Slag
(mm)

Åben højde
(mm)

Hovedmotor
(KW)

Vægt
(Kg)

Samlede dimensioner
LXWXH
(mm)

WC67Y/K-40/1600

400

1600

1150

250

100

340

4

2000

1750x1350x1900

WC67Y/K-40/2200

400

2200

1850

250

100

340

4

2500

2300x1350x1900

WC67Y/K-40/2500

400

2500

2050

250

100

340

4

2800

2600x1400x1950

WC67Y/K-63/2500

630

2500

2050

250

120

360

5.5

4500

2600x1400x2000

WC67Y/K-63/3200

630

3200

2600

250

120

360

5.5

5400

3300x1450x2100

WC67Y/K-80/2500

800

2500

2050

250

120

380

7.5

5800

2650x1420x2120

WC67Y/K-80/3200

800

3200

2600

250

120

380

7.5

6100

3300x1450x2100

WC67Y/K-100/2500

1000

2500

2050

320

120

385

7.5

6100

2650x1450x2200

WC67Y/K-100/3200

1000

3200

2600

320

120

385

7.5

6600

3300x1450x2200

WC67Y/K-100/4000

1000

4000

3200

320

120

385

7.5

8000

4100x1450x2200

WC67Y/K-125/2500

1250

2500

2050

320

120

385

7.5

6300

2650x1550x2200

WC67Y/K-125/3200

1250

3200

2600

320

120

385

7.5

7000

3300x1550x2200

WC67Y/K-125/4000

1250

4000

3200

320

120

385

7.5

8200

4100x1550x2200

WC67Y/K-160/3200

1600

3200

2600

320

200

470

11

10000

3300x1780x2500

WC67Y/K-160/4000

1600

4000

3200

320

200

470

11

12000

4100x1780x2520

WC67Y/K-200/3200

2000

3200

2600

320

200

485

11

12000

3300x1750x2680

WC67Y/K-200/4000

2000

4000

3200

320

200

485

11

13800

3300x1750x2680

WC67Y/K-250/3200

2500

3200

2600

320

250

560

18.5

13600

3300x2000x2880

WC67Y/K-250/4000

2500

4000

3200

320

250

560

18.5

15000

4100x2050x2980

WC67Y/K-300/3200

3000

3200

2600

350

250

560

22

16000

3300x2050x3000

WC67Y/K-300/4000

3000

4000

3200

350

250

560

22

20000

4100x2080x3100

WC67Y/K-300/6000

3000

6000

4700

350

250

560

22

28000

6100x2080x3250

WC67Y/K-400/3200

4000

3200

2600

350

250

580

37

20000

3300x2000x3000

WC67Y/K-400/4000

4000

4000

3200

350

250

580

37

26000

4100x2080x3150

WC67Y/K-400/6000

4000

6000

4750

400

250

580

37

37500

6100x2180x3580

WC67Y/K-500/4000

5000

4000

3200

350

250

580

37

26000

4100x2080x3150

WC67Y/K-500/6000

5000

6000

4750

400

250

580

37

37500

6100x2180x3580

Beskrivelse og specifikationer, der er angivet i dette katalog, kan ændres uden varsel.

Kontakt os for flere detaljer

Tøv ikke med at kontakte, når du har brug for os!

SUBMIT

Om
Nantong Pacific CNC Machine Tool Co., Ltd
Nantong Pacific CNC Machine Tool Co., Ltd

Nantong Pacific CNC Machine Tool Co., Ltd is a key enterprise of national machinery industry, located in Haian Economic and Technological Development Zone, where the environment is beautiful and the traffic is convenient, which facilitates the rapid establishment of communication between enterprises and customers. The enterprise is fully equipped, specializing in the production of shearing machine, bending machine, rolling machine, hydraulic press, punching machine and other produkter, widely used in: light industry, aviation, shipbuilding, metallurgy, instrumentation, electrical appliances, stainless steel products, construction and decoration industry. Our products sell well both at home and abroad.


Som professionel China WC67K -serie Torsion Axis Synkron CNC Hydraulisk metalplademaskine Manufacturers and WC67K -serie Torsion Axis Synkron CNC Hydraulisk metalplademaskine Factory, Virksomheden har nu evnen til at designe, udvikle og fremstille standardserieprodukter og ikke-standardudstyr. Produkter sælger godt i hele landet, et stort antal eksport til Sydøstasien, Europa, USA og Mellemøsten. Virksomheden dækker et område på mere end 20.000 kvadratmeter, med en gruppe ingeniører og teknikere med rig professionel viden, produktion og testudstyr er komplet. I årenes løb har har været forpligtet til forskning og innovation af smedning af maskinværktøjer, produktsalget og eftersalgsservicen skåner ingen indsats, har i Beijing, Tianjin, Shenyang, Shandong, Zhejiang, Guangzhou, Shanghai, Salezhou, Chengdu, Xi 'An og Jiangsu-området etableret et mere perfæret Sæt af PRE-SALE, SALG, SALG, SALG, SALES I SALES I SALES TJENESTE Grenerne gør vores bedste for at imødekomme behovene hos indenlandske og udenlandske kunder.


I dagens verden fuld af håb og muligheder går Pacific Machine -værktøjer og vores kunder hånd i hånd for fælles udvikling.

Nyheder
Udvidelse af branchen viden

De WC67K -serie Torsion Axis Synkron CNC Hydraulisk metalplademaskine Opnår bøjning med høj præcision af metalplader gennem synergien af mekanik og hydraulik kombineret med CNC-programmeringsteknologi. Dets centrale arbejdsprincip er baseret på den dybe integration af torsionsaksen mekanisk synkroniseringsmekanisme og elektro-hydraulisk servokontrol, hvilket danner et lukket loop-kontrolsystem fra arkpositionering til trykformning.

Når udstyret er startet, drives det hydrauliske system af servomotoren til at drive gearpumpen for at opbygge tryk, og olien distribueres til de vigtigste cylindre på begge sider gennem den integrerede hydrauliske ventilblok. Når cylinderen skubber skyderen nedad, bevæger de synkrone svingarme i begge ender synkront synkront gennem torsionsaksen for at sikre, at skyderen forbliver parallelt med arbejdsbænken. Denne mekaniske synkroniseringsstruktur har enestående fordele i anti-excentrisk belastningskapacitet og kan opretholde synkroniseringsnøjagtigheden af venstre og højre cylindre inden for standardområdet, selv under asymmetriske bøjningsbetingelser. Under skyderens nedadgående bevægelse klemmer den presserende cylinder først pladen, og derefter kontakter den øverste matrice den nedre matrice for at anvende tryk. På dette tidspunkt justerer CNC-systemet dynamisk trykparametrene i henhold til det forudindstillede program, og skyderforskydningen føres tilbage i realtid gennem gitterarren for at danne en lukket sløjfe-kontrol.
