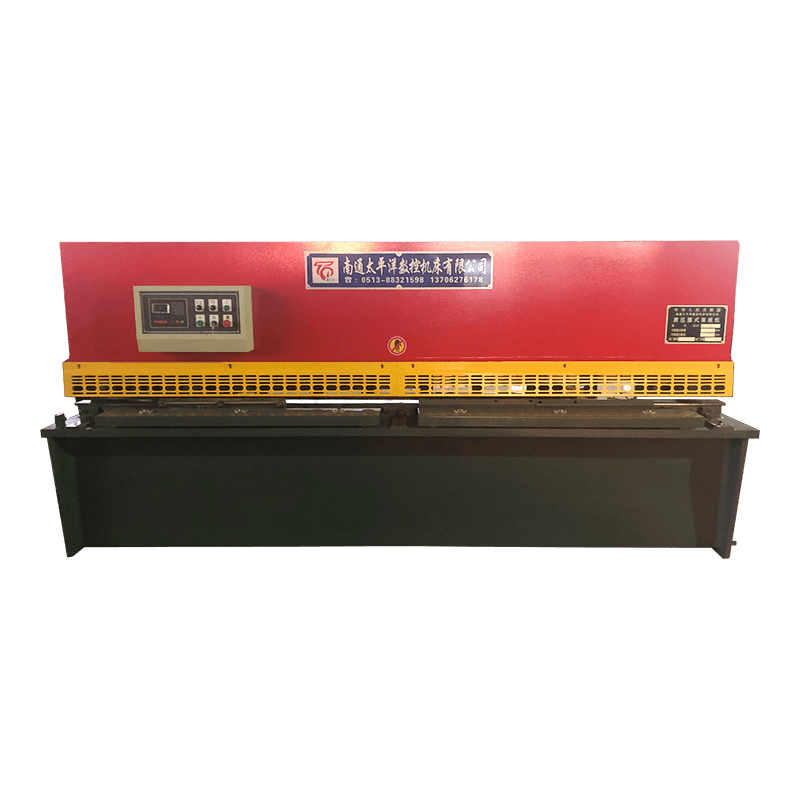

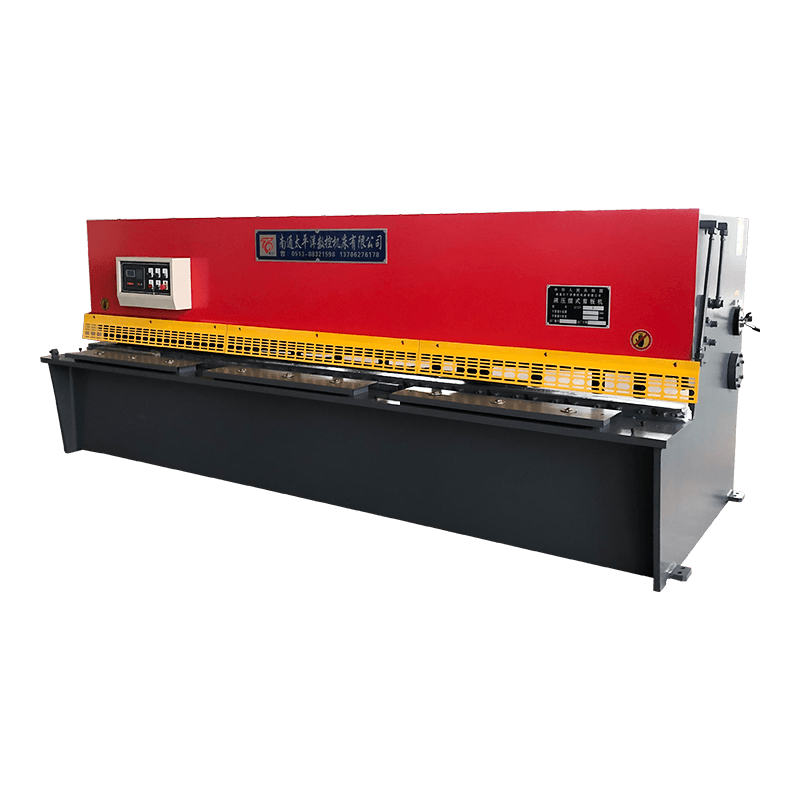

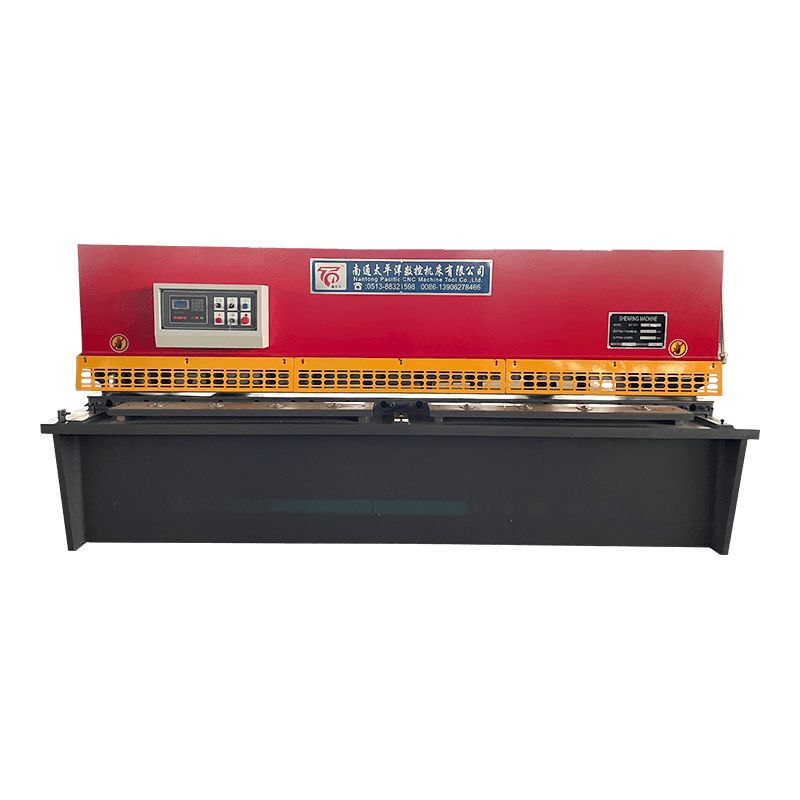

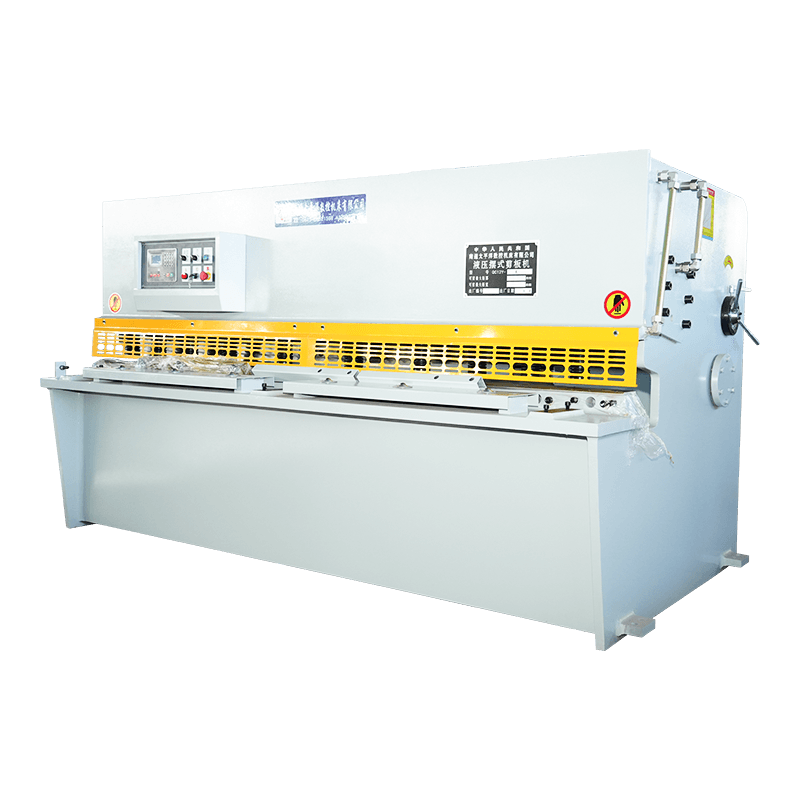

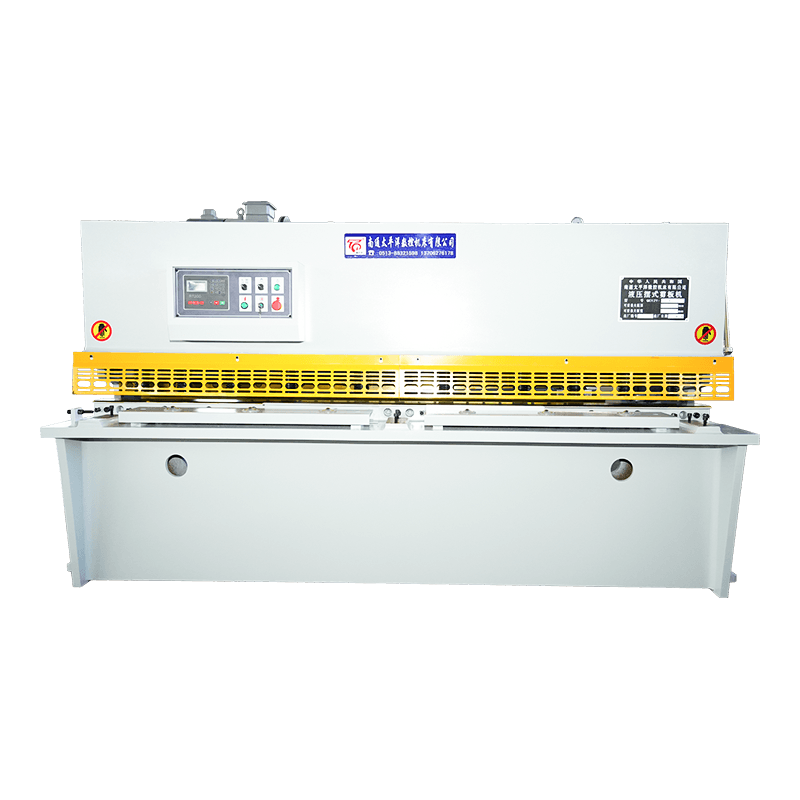

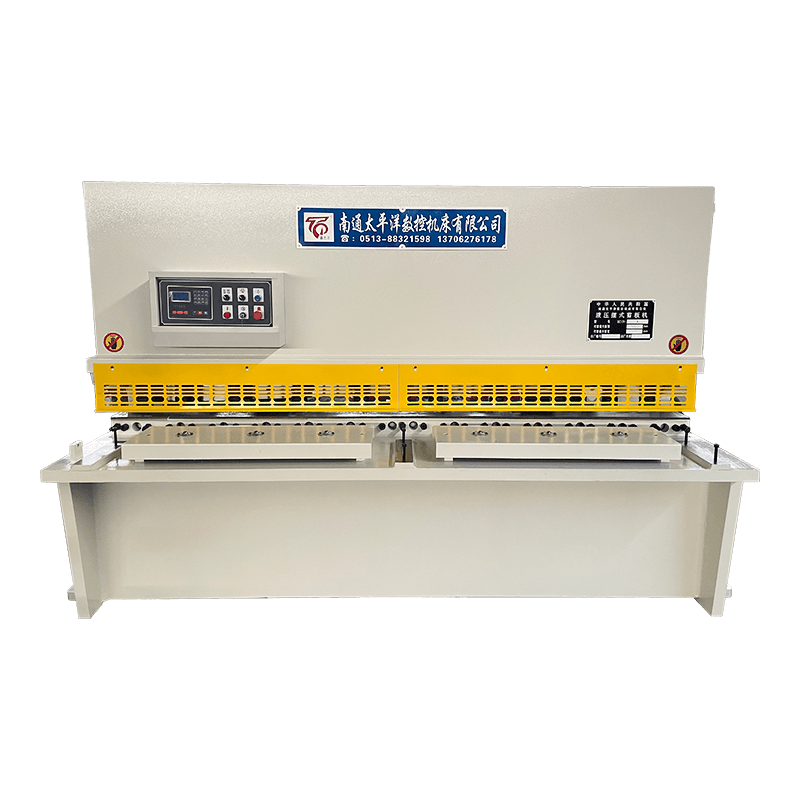

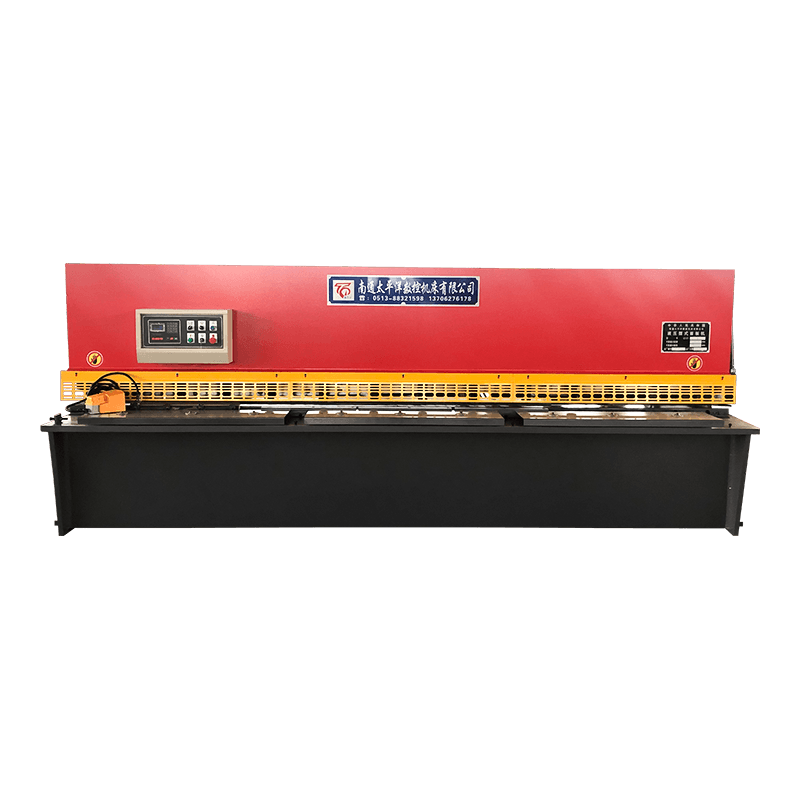

QC12Y/K Series CNC Standard/Hydraulisk Swing Beam Shearing Machine

QC12Y/K-seriens hydrauliske swingbjælkeklippemaskine er en højpræcisions-metalklippeløsning, der er meget udbredt i pladebearbejdning, metalfremstilling og fremstillingsindustri. Denne hydrauliske saks er designet til at skære stålplader med høj nøjagtighed og effektivitet og kombineret pålidelig ydeevne med brugervenlig CNC-styring.

Nøglefunktioner
Højpræcision bagstopsystem: En inverter styrer den bagerste stopmotor og sikrer, at positioneringsnøjagtigheden er kontrolleret inden for 0,05 mm, hvilket giver ensartede skærelængder til masseproduktion.

Skæreblad af høj kvalitet: Bladene er lavet af 6CrW2Si legeret stål og tilbyder fremragende hårdhed, sejhed slidstyrke, hvilket sikrer lang levetid og rene skæreresultater på forskellige metalplader.

CNC kontrolsystem: Maskinen er udstyret med E21S-controlleren og styrer bageste stopslag og klippebladsslag og kan gemme op til 40 sæt programmer til hurtig opsætning af forskellige skæreopgaver.

Hydraulisk sikkerhed og retur: Overløbsventilen giver overbelastningsbeskyttelse til det hydrauliske system, mens knivholdere kører tilbage af nitrogen for hurtige, jævne og pålidelige returslag.

Forbedret sikkerhedsbeskyttelse: Fodkontakten er integreret med en nødstopfunktion, der giver pålidelig beskyttelse mod utilsigtede fremspring under drift.

Justerbar klingeafstand: Manuel justering af knivspalten giver operatørerne mulighed for at finjustere frigangen i henhold til forskellige materialetykkelser, hvilket sikrer optimal skærekvalitet.

Nøjagtig fodringspositionering: Det forreste støttebord er udstyret med en lineal, der gør det muligt for operatører at lokalisere foderlængden nøjagtigt til både manuelle og halvautomatiske operationer.

Ansøgninger
Denne svingbjælkeklippemaskine er ideel til klipning af kulstofstål, rustfrit stål, aluminium og andre metalplader i industrier, herunder:

  • Bearbejdning af metalplader
  • Værksteder i metalfremstilling
  • Fremstilling af biler og apparater
  • Konstruktion og konstruktionsstålproduktion

Forespørgsel

Produktbeskrivelse

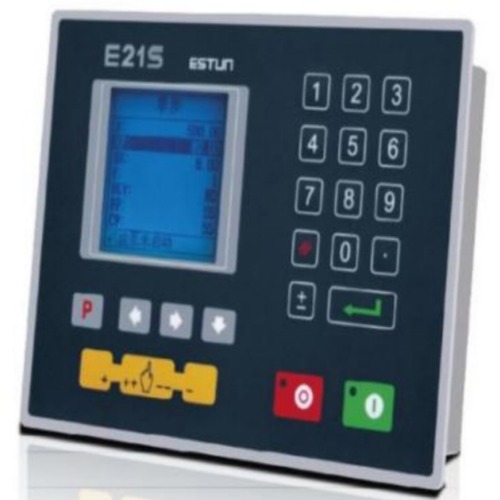

Bruger ESTUN virksomhedens E21-S klippemaskine speciel CNC-enhed

Dette produkt har følgende egenskaber:

Rygmåler positioneringskontrol.
Intelligent positioneringsfunktion.
Envejs og tovejs positioneringsfunktion, der effektivt eliminerer skruegabet.
Retreat funktion.
Automatisk referencepunkt søgefunktion.
En-nøgle parameter backup og gendannelsesfunktion.
Hurtig positionsundervisningsfunktion.
40 flertrins programlagerplads, hvert program har 25 trin.
Strømsvigt beskyttelse funktion.

QC12Y/K- Teknisk parameter

Model

Klipning
Tykkelse
(mm)

Klipning
Bredde
(mm)

Slagtilfælde
(gange/mm)

Bagmåler
Rækkevidde
(mm)

Rivevinkel
(°)

Hovedmotor
(KW)

Vægt
(KG)

Samlet sæt
Dimensioner
LXWXH
(mm)

QC12Y-4X2500

4

2500

18

20-600

1°30'

5.5

3500

3150X1460X1520

QC12Y-4X3200

4

3200

14

20-600

1°30'

5.5

5000

3820X1720X1620

QC12Y-4X4000

4

4000

10

20-600

1°30'

5.5

7500

4620X1850X1720

QC12Y-6X2500

6

2500

18

20-600

1°30′

7.5

5000

3150X1540X1570

QC12Y-6X3200

6

3200

14

20-600

1°30'

7.5

6100

3820X1660X1620

QC12Y-6X4000

6

4000

10

20-600

1°30'

7.5

8500

4630X1880X1750

QC12Y-6X6000

6

4000

8

20-800

1°30'

11

17800

6750X2500X2090

QC12Y-8X2500

8

2500

15

20-600

1°30'

11

6500

3150X1540X1570

QC12Y-8X3200

8

3200

11

20-600

1°30'

11

7600

3820X1660X1620

QC12Y-8X4000

8

4000

8

20-600

1°30'

11

9300

4630X1880X1750

QC12Y-10X2500

10

2500

14

20-600

1°45'

15

8500

3250X1980X1890

QC12Y-10X3200

10

3200

10

20-800

1°45'

15

9800

3900X1980X1890

QC12Y-10X4000

10

4000

7

20-800

1°45'

15

13500

4700X2150X1950

QC12Y-12X2500

12

2500

11

20-800

18.5

10000

3260X2080X1950

QC12Y-12X3200

12

3200

9

20-800

18.5

11000

3940X2080X1950

QC12Y-12X4000

12

4000

6

20-800

18.5

14000

4720X2200X2050

QC12Y-16X2500

16

2500

9

20-800

18.5

11000

3280X2280X2050

QC12Y-16X3200

16

3200

7

20-800

18.5

13000

3940X2450X2050

QC12Y-16X4000

16

4000

5

20-800

18.5

15500

4750X2450X2050

Beskrivelse og specifikationer angivet i dette katalog er med forbehold til ændring uden varsel.

Kontakt os for flere detaljer

Tøv ikke med at kontakte, når du har brug for os!

SUBMIT

Om
Nantong Pacific CNC Machine Tool Co., Ltd
Nantong Pacific CNC Machine Tool Co., Ltd

Nantong Pacific CNC Machine Tool Co., Ltd is a key enterprise of national machinery industry, located in Haian Economic and Technological Development Zone, where the environment is beautiful and the traffic is convenient, which facilitates the rapid establishment of communication between enterprises and customers. The enterprise is fully equipped, specializing in the production of shearing machine, bending machine, rolling machine, hydraulic press, punching machine and other produkter, widely used in: light industry, aviation, shipbuilding, metallurgy, instrumentation, electrical appliances, stainless steel products, construction and decoration industry. Our products sell well both at home and abroad.


Som professionel China CNC Standard Hydraulic Swing Beam Shearing Machine Suppliers and QC12Y/K Series CNC Standard/Hydraulic Swing Beam Shearing Machine Company, Virksomheden har nu evnen til at designe, udvikle og fremstille standardserieprodukter og ikke-standardudstyr. Produkter sælger godt i hele landet, et stort antal eksport til Sydøstasien, Europa, USA og Mellemøsten. Virksomheden dækker et område på mere end 20.000 kvadratmeter, med en gruppe ingeniører og teknikere med rig professionel viden, produktion og testudstyr er komplet. I årenes løb har har været forpligtet til forskning og innovation af smedning af maskinværktøjer, produktsalget og eftersalgsservicen skåner ingen indsats, har i Beijing, Tianjin, Shenyang, Shandong, Zhejiang, Guangzhou, Shanghai, Salezhou, Chengdu, Xi 'An og Jiangsu-området etableret et mere perfæret Sæt af PRE-SALE, SALG, SALG, SALG, SALES I SALES I SALES TJENESTE Grenerne gør vores bedste for at imødekomme behovene hos indenlandske og udenlandske kunder.


I dagens verden fuld af håb og muligheder går Pacific Machine -værktøjer og vores kunder hånd i hånd for fælles udvikling.

Nyheder
Udvidelse af branchen viden

1. Introduktion til QC12Y/K Series CNC Swing Beam Shearing Machine

QC12Y/K-seriens CNC-standard Hydraulisk Swing Beam Shearing Machine er et højtydende metalskæreudstyr, der er meget udbredt i pladefremstillingsindustrien. Den er designet til at skære kulstofstål, rustfrit stål og aluminiumsplader med høj præcision og effektivitet.

Sammenlignet med traditionelle mekaniske forhold forbedrer denne CNC hydrauliske svingbjælke maskine skæreeffektiviteten ved at 30 %-50 % og sikrer skærenøjagtighed indeni ±0,1 mm , hvilket gør det til et pålideligt valg for moderne fremstillingsindustrier.

Nantong Pacific CNC Machine Tool Co., Ltd er en nøglevirksomhed i den nationale maskinindustri, beliggende i Haian Economic and Technological Development Zone, hvor miljøet er smukt, og trafikken er bekvem, hvilket letter den hurtige etablering af kommunikation mellem virksomheder og kunder. Virksomheden er fuldt udstyret med specielle i produktion af skæremaskine, bukkemaskine, rullemaskine, hydraulisk presse, stansemaskine og andre produkter, der er meget udbredt i: let industri, luftfart, skibsbygning, metallurgi, instrumentering, elektriske apparater, rustfri stålprodukter, bygge- og dekorationsindustrien. Vores produkter sælger godt både herhjemme og i udlandet.

2. Nøglefunktioner ved QC12Y/K-seriens skæremaskine

  • Inverter kontrolsystem: Styrer den bageste stopmotor med en nøjagtighed inden for 0,05 mm.
  • Bladmateriale af høj kvalitet: Bruger 6CrW2Si stål til langvarig skæreydelse.
  • E21S CNC-system: Styrer bageste stop og skæreslag, gemmer op til 40 programmer.
  • Overbelastningsbeskyttelse: Overløbsventil sikrer systemsikkerhed under højt tryk.
  • Nitrogen retursystem: Knivholder vender jævnt og sikkert tilbage.
  • Nødstopfunktion: Fodkontakt sikrer førerens sikkerhed.
  • Manuel justering af bladgab: Forbedrer skærekvaliteten for forskellige materialer.
  • Frontstøtte med lineal: Sikrer præcis fodringslængdepositionering.

3. Arbejdsprincippet for Hydraulisk Swing Beam Shearing Machine

(1) Svingbjælkeskæremekanisme

Den øverste klinge bevæger sig i en svingende buebevægelse, hvilket sikrer jævn og kontinuerlig skæring. Dette design reducerer energiforbruget med 15 %-20 % sammenlignet med guillotinesystemer.

(2) Hydraulisk drivsystem

Det hydrauliske system giver stabilt tryk for at sikre ensartet skærekraft over hele klingelængden og understøtter tykkelser op til 16 mm stålplader .

(3) CNC-kontrolintegration

E21S-kontrolsystemet automatiserer bagmålerens positionering og skæreslag, hvilket forbedrer produktiviteten markant og reducerer operatørfejl.

4. Oversigt over tekniske parametre

Vare Specifikation Fordel
Skæretykkelse 1-16 mm Opdrættet materialekompatibilitet
Rygmålers nøjagtighed 0,05 mm Høj præcision positionering
Kontrolsystem E21S CNC Programmerbar drift
Tekniske specifikationer for QC12Y/K hydraulisk svingbjælkeklippemaskine

5. Industrielle applikationer

QC12Y/K-serien er meget udbredt i:

  • Værksteder i metalfremstilling
  • Skibsbygningsindustrien
  • Bilfremstilling
  • Bearbejdning af byggestål

6. Ofte stillede spørgsmål

Q1: Hvilke materialer kan QC12Y/K skæremaskine?

Det kan skære kulstofstål, rustfrit stål og aluminiumsplader effektivt.

Q2: Hvad bruges kontrolsystemet?

Den bruger E21S CNC-systemet, som understøtter op til 40 programmerbare indstillinger.

Q3: Hvad er den største fordel ved swing beam design?

Det giver en mere jævn skærehandling og reducerer energiforbruget med op til 20 %
